Xgecu T56 通用编程器拆解

很多人喜欢看拆解图,外行看热闹,内行看门道 展示一下高清图:

紧凑合理的设计,新一代编程器的标杆.
56脚全驱动设计
使用大量不记成本的优质元器件: 高价格高稳定性的坦电容,进口TDK电感 ,专用高性能电源管理芯片等等
MICROCHIP 最新一代32位200MHZ MCU,  XILINX SP6 FPGA
本产品PCB电路设计布局有专利保护,仿制必究

上下二层电路板

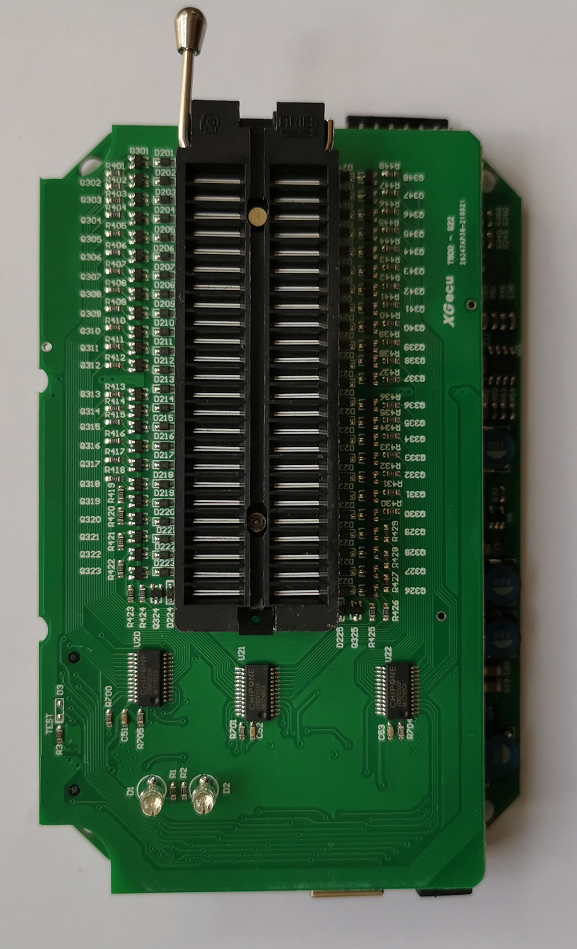

1,上下板合成图
2021-9-22 09:39

2.底层板正面
2021-9-22 09:39


3.底层板反面

2021-9-22 09:40


4.上层板正面

2021-9-22 09:41

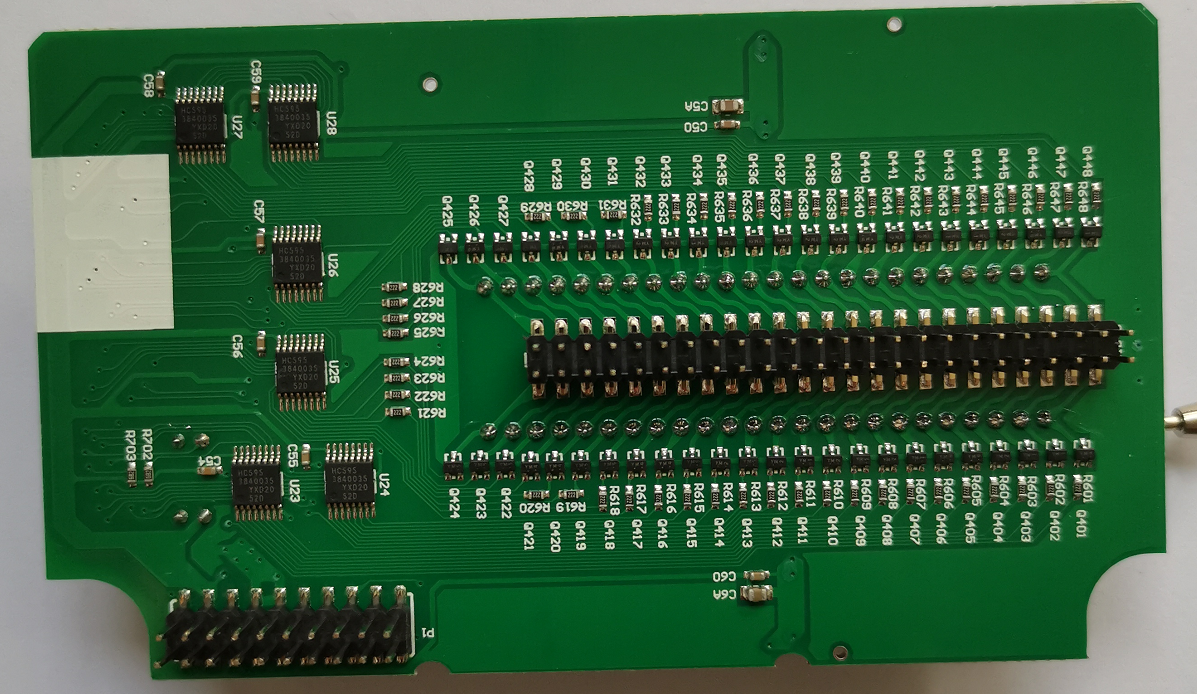

5.上层板反面

2021-9-22 09:42

主要是步子迈的太大了,DIY编程器网站没有商业通用编程器的开发经验,业余自己玩玩的,一下就搞这么高规格的硬件,看上去硬件规格比T56还要强。实际的问题,不光是电路设计,还有固件,上位机开发问题太多了,还是技术水平达不到。烂尾是必然的的,早点终止也好过无休止的投入时间精力。事实告诉我们,想要一口吃个胖子是不可能的。
