Xgecu T56 通用编程器拆解

admin

很多人喜欢看拆解图，外行看热闹，内行看门道 展示一下高清图：

紧凑合理的设计，新一代编程器的标杆.
56脚全驱动设计
使用大量不记成本的优质元器件: 高价格高稳定性的坦电容，进口TDK电感 ，专用高性能电源管理芯片等等
MICROCHIP 最新一代32位200MHZ MCU,  XILINX SP6 FPGA
【本产品PCB电路设计布局有专利保护，仿制必究】

上下二层电路板
1，上下板合成图

2021-9-22 09:39

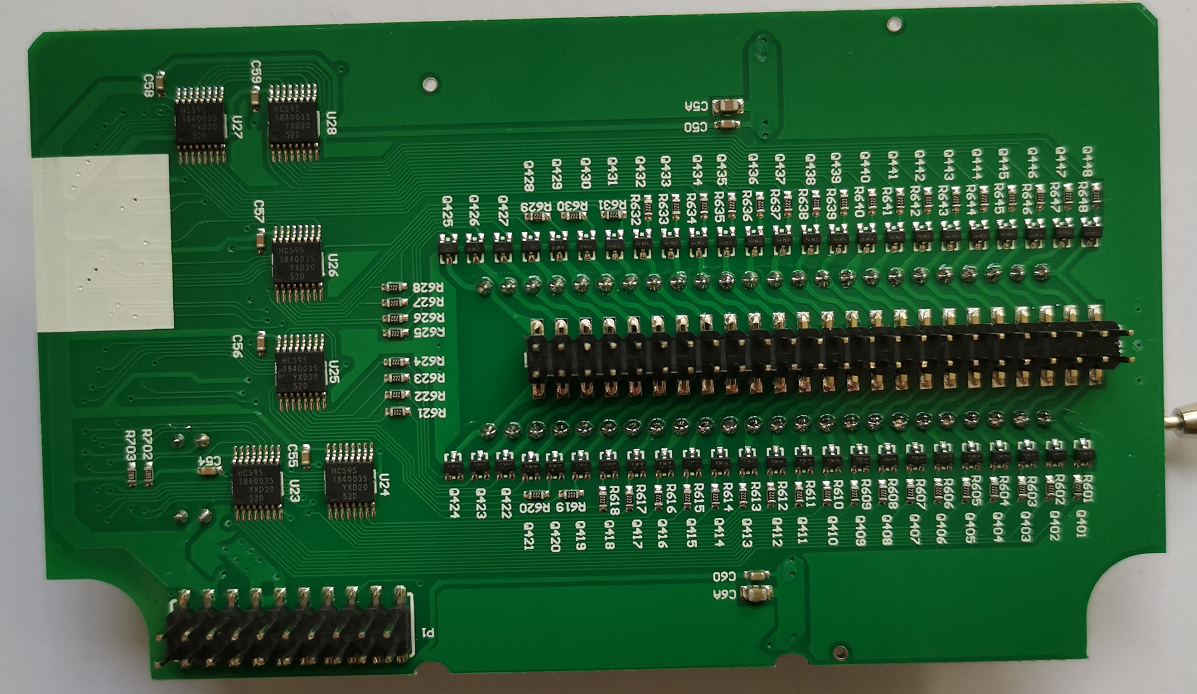

2.底层板正面

2021-9-22 09:39

3.底层板反面

2021-9-22 09:40

4.上层板正面

2021-9-22 09:41

5.上层板反面

2021-9-22 09:42
