T56/TL866II新增自定义芯片使用说明

新增自定义芯片使用说明

  • 对于未在本软件支持列表中的芯片,有很多芯片可能编程算法完全与列表中的某个芯片完全兼容,这种情况下,用户可以在测试正常后,添加到自定义列表中,方便以后使用或导出数据分享。
  • 对于软件支持参数设定的芯片,例NAND、27C等系列,可以设定各种参数,在用户改变参数设置,编程测试通过后,可添加到自定义列表
  • 新增自定义芯片,也可作为常用芯片的收藏夹使用。


10.1 通常的新增法

同类型芯片,编程算法可能完全相同,但一般情况下由于厂家不同,芯片的识别标志ID不同,此时只要选择兼容芯片型号,取消【检查ID】,进行读写测试。

例:XM25QH32B(假设,此芯片列在列表中不存在)
10.1.1 测试算法
我们可以选择同类型芯片W25Q32BV进行测试,如下图所示:
2021-1-29 16:52


1.选择芯片W25Q32BV
2.载入一个任意的数据测试文件
3.取消ID检查
4.进行烧录测试
5.擦除、写入、校验完成,测试无误,即可进行下一步添。如果失败,可以选择其他厂家同类芯片进行测试
如上图流程,测试完成,说明该芯片使用W25Q32B编程完全正确。



10.1.2读取ID,添加芯片型号
如下图所示:
2021-1-29 16:57


1.点击【ID检查】,读取当前芯片的ID
2.显示当前ID值
3.点击工具栏中的【新增】
4.输入芯片型号、厂家、读取到的芯片ID,等信息
5.点击【新增】,在列表中将增加一个新的型号
6.下次使用时,只需双击该自定义列表中的芯片型号,即可使用。






10.2自定义新增:27系列芯片


例:M27C128A没有在支持列表中,基本的添加方法同前,更加可靠的添加方法如下:

1.选择芯片: 输入27C128查找 选择AM27C128 @DIP28 注意芯片封装及芯片容量必须相同
2.从网上下载M27C128A芯片数据手册
从数据手册中可以查找到:
芯片ID: 20 0A,  烧录时的VDD=6.25V,校验读取时的VCC=5V,VPP=12.50V编程电压,脉冲时间100us

2021-1-29 17:01



3.按照芯片手册中的参数,修改芯片参数如下图示


2021-1-29 17:03



4.点击工具栏【新增】按钮
在下图位置,输入芯片型号:M27C128A 生产厂家:SGS-THOMSO 芯片ID: 20 0A ,
如下图新增
2021-1-29 17:04



5.双击新增的芯片型号,即可对该芯片进行编程




10.3自定义新增:NAND芯片


对于NAND芯片,理论上可以自定义所有NAND芯片,对于ONFI标准的芯片,也可自动识别后,添加到自定义列表,对于非ONFI标准的芯片可以跟据芯片手册,进行自定义添加

10.3.1选择一个封装相同的任一型号NAND芯片

以K9GAG08U0E TSOP48封装的芯片为例,进行自定义添加
选择一个K91G08U0M @TSOP48(可以选择任一个 同为TSOP48封装的NAND芯片)

2021-1-29 17:07



10.3.2查看产品芯片的手册,找到对应参数

2021-1-29 17:09



从上图中可以看到
页大小 Pagesize:8K(8192)
冗余项大小SpareSize:436
每块页数:128页,
总块数:2076块
另外手册中可以查到,工作电压为3.3V  1个CE引脚,1个 RB引脚,8位数据宽度
ID: EC D5 84 72(只取前面4字节)

10.3.3 设置NAND参数

进入【配置与选项】,第3大项对NAND参数进行设置,如下图:

2021-1-29 17:11



  • 勾选自定义参数
  • 跟据芯片手册,分别填入以上数据
  • 数据填入完成后,点击【查看当前配置结果】,在右侧信息栏,可查看最后的结果


10.3.4新增芯片列表

参数设置完成后,新增列表的方法同前,在工具栏点击【新增】按钮,进入新增芯片对话框,如下图
2021-1-29 17:13



分别填入:芯片型号、生产厂家、器件ID,点击【新增】增加到列表。
双击该新增型号,就可对芯片进行编程操作,如果读写正常,表示新增无误。

TOP

10.4 导出分享与导入


如下图:
2021-1-29 17:17



  • 对自定义的芯片,用户可以导出数据库进行分享,只需要把导出的数据文件发送给第三方,
    第三方用导入功能,导入列表。
  • 导出数据,可用CTRL或SHIFT键+鼠标左键多选,一次导出多个芯片。导出的文件扩展名是.ULI.


10.5常用芯片收藏夹


对于常用的芯片,【芯片选择按钮】右侧有最近10个芯片的下拉列表,
2021-1-29 17:17




如果不够使用,可新增到此自定义列表中,
选择方法:
芯片选择后,直接点击工具栏的【新增】按钮,不用修改内容,直接新增到自定义列表中,下次使用可以在自定义列表中,选择该芯片,使用户更方便地选择芯片型号
更多内容查看:

XGecu_T56编程器使用说明书.pdf
(3.14 MB)

T56编程器的优点:响应快、信号稳、界面佳

TOP

要是能算定义时序就完美了,经常遇到一些芯片知道时序而无能为力

TOP

回复 3# admin


   VPP要是能设置成0V是不是就可以编程29C1024

TOP

老大,可以帮添加W29N04GZBJBA-VFBGA63,编程器有支持这个W29N04GZBIBA 。谢谢!

TOP

回复 6# 魑魅魍魉

这两个芯片编程算法应是完全一样的,温度等级不同,一个工业级,一个是汽车级的

TOP

回复 7# admin

谢谢!咱们这个编程器能艾科软件一样,后缀意义不大的,可以用XX代替,如这款W29N04GZBxBA,可能影响所谓的支持数,实际大多维修人要的实惠、实在!

TOP

回复 8# 魑魅魍魉


   不仅仅是支持数量的问题,查找时 如果没有精确型号,会查不到,懂的人,会一个个字母核对,查找相近的型号

TOP

老大,能帮添加FMND4G08S3J-ID这个bga63的nand flash芯片,谢谢!
2021-10-30 12:40

TOP

回复 10# 魑魅魍魉


   找不到任何芯片的资料,无法添加!

TOP

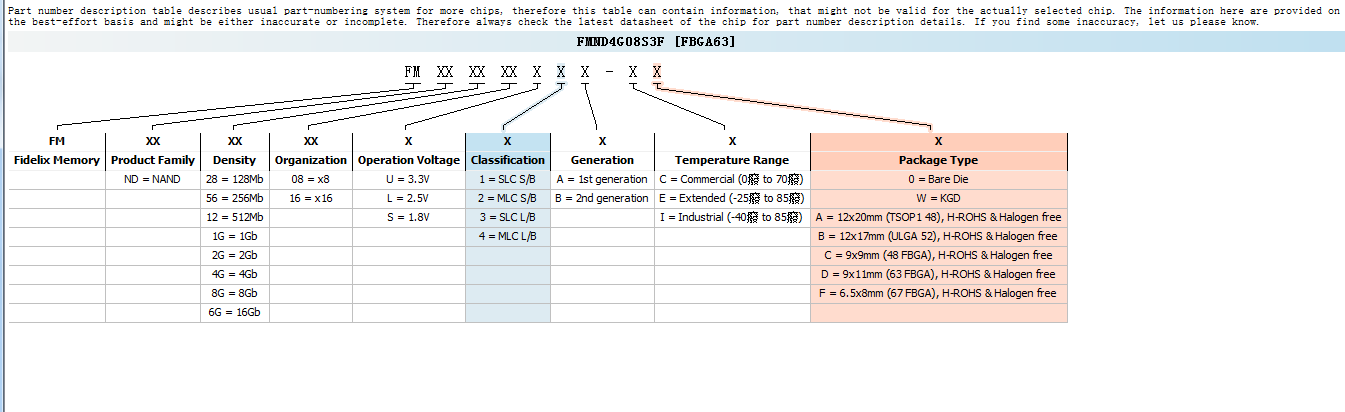

回复 11# admin 艾科的可以参考下,1.8V SLC
