XGecu T56 通用编程器介绍

编程器软件下载及列表支持:

http://forums.xgecu.com/viewthread.php?tid=20&extra=page%3D1
XGecu_T56编程器使用说明书.pdf (3.14 MB)

2020-7-6 11:52

1、支持芯片范围广、容量大、速度快、体积小:

  • 软件界面清晰、流畅、好用。功能完整,软件升级简易快速,
  • 超高性价比,适合5000产量以下的小批量编程,也适合开发人员及专业的维修人员使用。
  • 支持芯片类型:
    24/25/26/93串行EEPROM、27/28/29/36/37/39/49/50 EPROM、Paged EPROM、
    FLASH存储器(NOR 、NAND、SPI NAND、 EMMC、NVRAM、SRAM、CPLD(GAL)等
    支持封装:在TL866基础上增加了对DIP42/PLCC44/SOP44/QFP44/TSOP48/TSOP56/BGA48/BGA63/BGA64
    /BGA100/BGA153/BGA162/BGA169/BGA221等封装更多芯片的支持
  • 支持 51系列/ATMEL AVR /PIC 等,多种单片机
  • NAND EMMC 支持最大容量可达256G以上
  • 支持VGA_HDMI在线编程
  • 支持数字逻辑集成电路测试、识别、自定义

2、编程器硬件参数

     (1).PIC32MZ 32位MCU 200MHZ + Xilinx SP6 FPGA结构,USB2.0 HS 480MHZ传输
          体积: 12.9cm x 8.5cm x 2.9cm
     (2).56脚全驱动IO设计。所有引脚最高工作频率50MHZ,极高的可靠性。

     (3).稳定可靠的8P在线编程ISP接口,线长达25CM以上,在25MHZ能可靠通信。
         对25系列/EMMC在线编程最高时钟频率可达40MHZ-50MHZ

     (4).VCC电压1.2-6.5V 64级可调,
         VPP电压6.5-25V  64级可调。
         IO通信信号电压1.2V-3.6V 连续可调
         VCC 120MA-320MA过流保护 连续可调
         VPP 120MA过流保护.


     (5).功耗: 5V  <500MA. 静态功耗:180mA 全部芯片不用外接电源.

         对一拖4多机量产编程可接外部电源5V-5.5V 500MA.
         外接电源可使用随处可见的手机充电器或充电宝供电。
         编程器对外接电源有多重保护:过压保护/反接保护/过流保护/电压过低提示。

     (6).对高速EMMC芯片的写入速度 12MB/s-25MB/s
         读取速度 14MB/s-45MB/s 是同类编程器的2-5倍速。
        (这对大容量芯片很重要,64GB的EMMC芯片,
         如果10MB/s(一般的编程器都到不了10MB/s)读需要6400秒,
         T56通常情况能到20MB/s以上,只要3000秒左右)
         能处理极高的速度,代表编程器硬件在较低速率工作时有更高的稳定性


     (7).开放的自检功能,自检每一路VPP/VCC/GND/IO

3. 56脚全驱动

  • 56脚全驱动相比普通的48脚通用编程器,T56多了8个万能IO口。56个万能驱动的好处是,56脚以下的芯处片只要封装相同,所有封装相同的芯片只需要一个通用座.并且对任何56脚以下的FLASH理论上都能添加支持。
  • 例:一个通用的TSOP56座,可以对TSOP56 TSOP48 TSOP40 TSOP32所有的芯处片进行编程。
    在T56编程器上,一个TSOP56座相当于普通的48脚通用编程器5个座的功能。

2020-7-2 10:59


         56脚全驱动介绍

4.高性能的硬件,配合最优化的软件、硬件设计创作

  • 准对大容量芯片,T56编程器达到或超越了极大部分专用编程器的速度。
  • 稳定可靠是编程器第一要素。
    一台优秀的编程器,如果编程器的主控制器能工作在较高的速度,则其稳定性及速度主要决定由引脚能支持的最高工作频率,频率越高,则说明抗干扰能力越强,可靠性更高。
    T56的引脚测试频率高达70MHZ.引脚工作频率超越许多同类编程器3倍以上。这是T56对大容量高速芯片能以极快的速度可靠工作的主要原因。
  • 从另一方面也可以说,编程器的速度也是编程器可靠性的一种体现。
  • T56对EMMC大容量芯片读取时几乎达到USB2.0(HS 480MHZ)传输的极限速度。

5.支持高电压编程,最高电压达到25.0V

  • T56编程器解决了高电压与高频率引脚的矛盾,支持高速的同时,还支持高压编程。
  • 使其能支持更广范围的芯片,可以对很多需要高电压VCC(6.5V)及VPP(6.5V-25V) 的27C系列及单片机系列直接进行编程。


6.功能完整的SPI串行NAND FLASH芯片的高速编程

  • SPI NAND Flash在移动设备、机顶盒、数据卡、电视等有广泛的应用. 做到不同容量的flash管脚兼容,并且采用了更小的封装形式(WSON8较为典型)

  • 对SPI NAND的功能
         1.支持OTP编程
         2.支持内部ECC on/off功能
         3.支持UID(唯一特征码)读取
         4.支持分多块多个文件操作
         5.支持NAND参数自定义功能,(新芯片可以通过自定义参数自已新增)
         6.预留定制接口,对坏块管理及ECC算法提供免费的技术支持,有需要的用户,可跟据用户要求进行定制。
         7.编程时钟速度可调。
         8.支持QUAD X4 或SPI X1模式。
         9.支持X1模式下的ISP飞线编程(ISP达到4M字节/秒)。

  • SPI NAND一般都是1Gb-4Gb的容量的芯片,对1Gb芯片满数据读写,T56只需12s+13s=25秒。
    达到一些同类产品的10多倍速度。(无需使用专用座,就能实现高速编程)

  • 等待是一种痛苦,T56能极大地减少你的等待时间

       MT29F1G01ABAFD 编程实测

2020-7-2 11:10



7.功能完整的Parallel并行NAND FALSH 的高速编程

  • 对Parallel并行NAND的功能:

         1.支持OTP编程
         2.支持ONFI标准的芯片自动识别
         3.支持UID(唯一特征码)读取
         4.支持分多块多个文件操作
         5.支持NAND参数自定义功能,(新芯片可以通过自定义参数自已新增)
         6.预留定制接口,对坏块管理及ECC算法提供免费的技术支持,有需要的用户,可跟据用户要求进行定制。
         7.编程时钟速度可调。

  • Parallel NAND容量可达256Gb以上,T56的最高速度达到一些同类产品的2-5倍速度。
  • 等待是一种痛苦,T56能极大地减少你的等待时间

       MT29F2G08ABAEA 编程实测

2020-7-2 11:16




8.功能完整的EMMC芯片的高速编程

     (1).T56可能是当前功能最完整的EMMC通用编程器,几乎包刮了所有EMMC应有的功能。
          可对EMMC进行一键量产操作(也能一带4多机编程)。
          通过工程文件,一次调入所有参数设置,直接编程。
         等待是一种痛苦,T56能极大地减少你的等待时间
         实测:读写速度达12MB/s-45MB/s

2020-7-2 11:43

     (2).EMMC功能介绍

         2.1: 分析母片功能,对原始芯片的内容进行分析,显示以下结果:


              显示芯片的制造信息
              直观显示芯片最多8个分区的使用情况
              每一个分区显示有没有写保护,能否读取,能否改写或删除
              显示全片有没有临时性写保护或永久性写保护
              显示芯片是否有密码口令保护
              显示芯片是否使用32位安全认证码,对RPMB进行写入.
              显示ECSD CSD CID的其他重要参数

              也可对本编程器读取ECSD/CSD/CID文件进入调入分析
              也能对其他编程读取的ECSD文件进行一些一般的分析
              (分析母片功能实现你的对母片是使用情况能有全面的了解后,进行你想要的操作方式)


         2.2: 读取/烧写功能(全部功能可以一键完成)


              读取CID/CSD/ECSD.
              编程前清除全片临时性写保护
              编程前清除临时性写保护组
              编程前删除芯片
              编程前查空芯片
              烧录32位安全验证码(Authentication KEY)
              进行芯片口令验证(password)
              对芯片进行新的分区(partiton Config)
              对BOOT1进行读写操作
              对BOOT2进行读写操作
              对RPMB进行读写操作
              对GPP1进行读写操作
              对GPP2进行读写操作
              对GPP3进行读写操作
              对GPP4进行读写操作
              对用户数据(User)进行读写操作
              设置临时性写保护组
              设置永久性写保护组
              设置芯片密码(或复位密码)
              烧写ECSD
              烧写CSD
              烧录后对以上全部操作进行自动校验


     (3).ISP在线编程功能


         3.1 超高稳定性的ISP在线编程,线长可达30CM,工作频率25MHZ,可靠工作,
             如果线在10CM内,可以40-50MHZ进行操作。
         3.2 ISP 也可使用4位宽模式,操作速度提高到4倍速


     (4).EMMC其他功能

         1. 对EMMC的工作频率,工作电压可进行手动调整。
         2. 对用户区数据可以分块多文件读写
         3. 删除时如果有密码,进行强制删除(Force Erase)
         4. 口令(Password)可使用普通口令或 SHA1加密口令
         5. ECSD/CSD的值可从ECSD_CSD文件调入或用户手动设置
         6. 读取操作时可忽略数据CRC错误
         7. 读取操作完成后可选的自动校验。
         8. 器件信息内有高清引脚图及ISP接线图,引脚检查定位到BGA引脚提示。
         9. EMMC在读写操作时,都有实时准确速率显示,及最后的平均速度显示
       10. EMMC一键克隆

     (5).EMMC适配器及ISP图示
          BGA153/169

2020-3-10 07:51


          EMMC ISP接线法(4位或1位)

2020-3-10 07:52


9. 对Parallel NOR Flash 28/29系列芯片的高速编程
  • 普通48脚编程器由于IO引脚只有48个,对28/29 NOR FLASH并行芯片容量最多支持256Mb,T56最高可达2Gb容量, 普通48脚编程器支持 TSOP56芯片需要多个(4个)TSOP56专用座,T56编程器只需一个TSOP56通用座。
  • T56能支持很多普通48脚编程器无法持SSOP56的芯片,
  • S29GL128P11TFI01实测

2020-7-2 12:11


10. VGA_HDMI ISP在线编程器

         详细操作方法,请查看说明书内第7章说明

通过VGA_HDMI适配器或ISP接口

  • 支持EDID编程
  • 支持电视串口打印
  • 支持电视或LCD的设备参数读取
  • 支持HDMI VGA视频测试
  • 支持25FLASH通过VGA或HDMI等端口进行在线编程
  • 支持VGA_HDMI自动识别
  • 支持物理连接接口自动侦察


总的接线示意图
2021-3-11 09:37



11. 支持数字逻辑集成电路测试         详细操作方法,请查看说明书内第9章说明

  • 支持54/74 CD4xxx系列数字集成电路测试,测试定位到引脚,VCC电压可调
  • 自动识别逻辑芯片
  • 用户自定义测试向量表

2021-3-11 09:48



12. T56 编程器其他使用的适配器图示


   XGecu T56编程器 为56脚全驱动编程器,对所有56脚以内相同封装的芯片,座子通用.
    每个适配器在软件内有清晰提示,引脚检查功能定位到芯片的引脚号


     TSOP32/TSOP40/TSOP48通用座

2020-3-10 07:51

     TSOP32/TSOP40/TSOP48/TSOP56 通用座

2020-3-10 07:51


      PLCC32

2020-3-10 07:51


     PLCC44

2020-3-10 07:51

      TQFP44

2020-3-10 07:51


      BGA48

2020-3-10 07:51


      BGA63

2020-3-10 07:51

     BGA64

2020-3-10 07:51


     SOP44

2020-3-10 07:51


     TQFP32

2020-3-10 07:51

:) 新人报道。

TOP

再会。请在 Atmel 制造的 PLCC28 封装中添加 at89c51cc02ca-um 和 AT89C51CC02UA-UM 微电路。真的需要

Good day. Please add the at89c51cc02ca-um and AT89C51CC02UA-UM microcircuits in the PLCC28 package manufactured by Atmel. Really needed.

TOP

新人报道!!!请关照!!!

TOP

可以增加AT89C51ED2 封装PLCC44,AT80C32X2-UM 封装PLCC44这两款芯片吗

TOP

回复 5# gsyanan

在T48/T56 上已经支持了

TOP

在PDF里面好像没有找到适配器图示部分,为啥不加进去呢,方便新人啊

TOP

回复 7# new_man


   软件选择芯片后,[IC 信息] 里面有详细的适配器图示

TOP

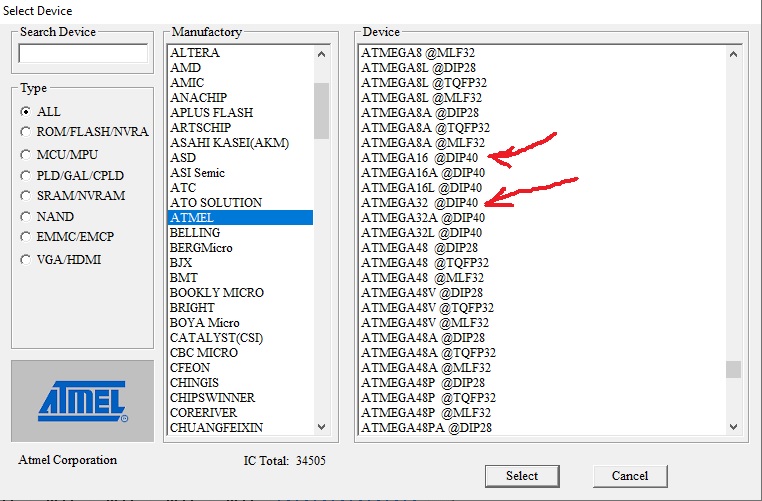

Good afternoon! Please add for the adapter QFP44_EX1 QFP44 K DIP40(3 in1) (only T48) the ability to program ATmega16, ATmega32 in the TQFP44 enclosure. Thank you.

TOP

Hi, thank you for adding the 48F4400P0VT chip in the BGA 64 case. But I can't read it using the standard BGA 64 adapter from XGECU, as it swears at some pins. Please check whether the support for this chip is configured correctly in this case? The problem is not in the chip and not in the pad, it is readable on another programmer.
p.S. It would be great if we added the ability to add chips to the user interface on our own. I don't know if it's possible... It often happens that there is a chip, but not in all cases.

TOP

您好关于H9TQ26ADFTBC在芯片支持库中找不到可以用其它型号芯片替代烧录与读写吗?还是说一定要等到您这边添加此芯片型号?

TOP

新人报道!!!请关照!!!

TOP

很好用,烧录tsop56的nor flash速度很快
