1、支持芯片范围广、容量大、速度快、体积小：
- 软件界面清晰、流畅、好用。功能完整，软件升级简易快速，
- 超高性价比，适合5000产量以下的小批量编程，也适合开发人员及专业的维修人员使用。

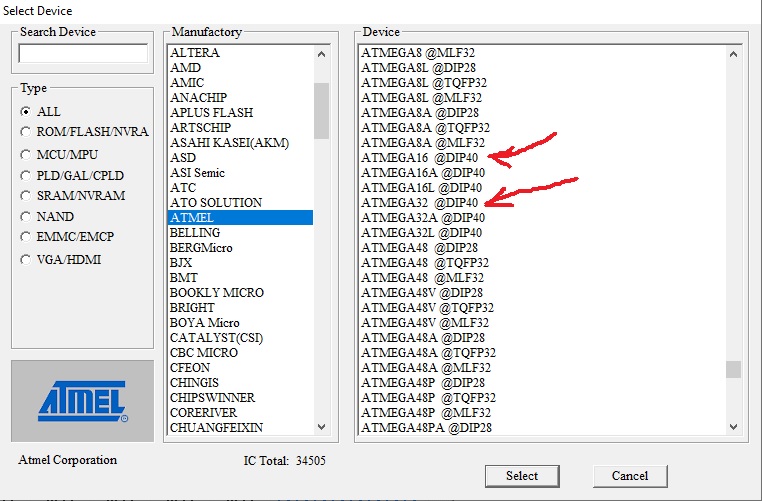

- 支持芯片类型：
24/25/26/93串行EEPROM、27/28/29/36/37/39/49/50 EPROM、Paged EPROM、
FLASH存储器(NOR 、NAND、SPI NAND、 EMMC、NVRAM、SRAM、CPLD(GAL)等
支持封装:在TL866基础上增加了对DIP42/PLCC44/SOP44/QFP44/TSOP48/TSOP56/BGA48/BGA63/BGA64
/BGA100/BGA153/BGA162/BGA169/BGA221等封装更多芯片的支持 - 支持 51系列/ATMEL AVR /PIC 等，多种单片机
- NAND EMMC 支持最大容量可达256G以上
- 支持VGA_HDMI在线编程
- 支持数字逻辑集成电路测试、识别、自定义
2、编程器硬件参数
(1).PIC32MZ 32位MCU 200MHZ + Xilinx SP6 FPGA结构，USB2.0 HS 480MHZ传输
体积: 12.9cm x 8.5cm x 2.9cm
(2).56脚全驱动IO设计。所有引脚最高工作频率50MHZ，极高的可靠性。
(3).稳定可靠的8P在线编程ISP接口，线长达25CM以上,在25MHZ能可靠通信。
对25系列/EMMC在线编程最高时钟频率可达40MHZ-50MHZ
(4).VCC电压1.2-6.5V 64级可调，
VPP电压6.5-25V 64级可调。
IO通信信号电压1.2V-3.6V 连续可调
VCC 120MA-320MA过流保护 连续可调
VPP 120MA过流保护.
(5).功耗: 5V <500MA. 静态功耗:180mA 全部芯片不用外接电源.
对一拖4多机量产编程可接外部电源5V-5.5V 500MA.
外接电源可使用随处可见的手机充电器或充电宝供电。
编程器对外接电源有多重保护：过压保护/反接保护/过流保护/电压过低提示。
(6).对高速EMMC芯片的写入速度 12MB/s-25MB/s
读取速度 14MB/s-45MB/s 是同类编程器的2-5倍速。
（这对大容量芯片很重要，64GB的EMMC芯片，
如果10MB/s（一般的编程器都到不了10MB/s）读需要6400秒，
T56通常情况能到20MB/s以上，只要3000秒左右）
能处理极高的速度，代表编程器硬件在较低速率工作时有更高的稳定性
(7).开放的自检功能，自检每一路VPP/VCC/GND/IO
3. 56脚全驱动
- 56脚全驱动相比普通的48脚通用编程器，T56多了8个万能IO口。56个万能驱动的好处是，56脚以下的芯处片只要封装相同,所有封装相同的芯片只需要一个通用座.并且对任何56脚以下的FLASH理论上都能添加支持。
- 例：一个通用的TSOP56座，可以对TSOP56 TSOP48 TSOP40 TSOP32所有的芯处片进行编程。
在T56编程器上，一个TSOP56座相当于普通的48脚通用编程器5个座的功能。
56脚全驱动介绍
4.高性能的硬件，配合最优化的软件、硬件设计创作
- 准对大容量芯片，T56编程器达到或超越了极大部分专用编程器的速度。
- 稳定可靠是编程器第一要素。
一台优秀的编程器，如果编程器的主控制器能工作在较高的速度，则其稳定性及速度主要决定由引脚能支持的最高工作频率，频率越高，则说明抗干扰能力越强，可靠性更高。
T56的引脚测试频率高达70MHZ.引脚工作频率超越许多同类编程器3倍以上。这是T56对大容量高速芯片能以极快的速度可靠工作的主要原因。 - 从另一方面也可以说，编程器的速度也是编程器可靠性的一种体现。
- T56对EMMC大容量芯片读取时几乎达到USB2.0(HS 480MHZ)传输的极限速度。
5.支持高电压编程，最高电压达到25.0V
- T56编程器解决了高电压与高频率引脚的矛盾，支持高速的同时，还支持高压编程。
- 使其能支持更广范围的芯片，可以对很多需要高电压VCC(6.5V)及VPP(6.5V-25V) 的27C系列及单片机系列直接进行编程。
6.功能完整的SPI串行NAND FLASH芯片的高速编程
- SPI NAND Flash在移动设备、机顶盒、数据卡、电视等有广泛的应用. 做到不同容量的flash管脚兼容，并且采用了更小的封装形式（WSON8较为典型）
1.支持OTP编程
2.支持内部ECC on/off功能
3.支持UID（唯一特征码）读取
4.支持分多块多个文件操作
5.支持NAND参数自定义功能，（新芯片可以通过自定义参数自已新增）
6.预留定制接口，对坏块管理及ECC算法提供免费的技术支持，有需要的用户，可跟据用户要求进行定制。
7.编程时钟速度可调。
8.支持QUAD X4 或SPI X1模式。
9.支持X1模式下的ISP飞线编程（ISP达到4M字节/秒）。
- SPI NAND一般都是1Gb-4Gb的容量的芯片，对1Gb芯片满数据读写，T56只需12s+13s=25秒。
达到一些同类产品的10多倍速度。（无需使用专用座，就能实现高速编程）
MT29F1G01ABAFD 编程实测
7.功能完整的Parallel并行NAND FALSH 的高速编程
1.支持OTP编程
2.支持ONFI标准的芯片自动识别
3.支持UID（唯一特征码）读取
4.支持分多块多个文件操作
5.支持NAND参数自定义功能，（新芯片可以通过自定义参数自已新增）
6.预留定制接口，对坏块管理及ECC算法提供免费的技术支持，有需要的用户，可跟据用户要求进行定制。
7.编程时钟速度可调。
- Parallel NAND容量可达256Gb以上，T56的最高速度达到一些同类产品的2-5倍速度。
- 等待是一种痛苦，T56能极大地减少你的等待时间
MT29F2G08ABAEA 编程实测
8.功能完整的EMMC芯片的高速编程
(1).T56可能是当前功能最完整的EMMC通用编程器，几乎包刮了所有EMMC应有的功能。
可对EMMC进行一键量产操作（也能一带4多机编程）。
通过工程文件，一次调入所有参数设置，直接编程。
等待是一种痛苦，T56能极大地减少你的等待时间
实测：读写速度达12MB/s-45MB/s
(2).EMMC功能介绍
2.1: 分析母片功能，对原始芯片的内容进行分析，显示以下结果:
显示芯片的制造信息
直观显示芯片最多8个分区的使用情况
每一个分区显示有没有写保护，能否读取，能否改写或删除
显示全片有没有临时性写保护或永久性写保护
显示芯片是否有密码口令保护
显示芯片是否使用32位安全认证码，对RPMB进行写入.
显示ECSD CSD CID的其他重要参数
也可对本编程器读取ECSD/CSD/CID文件进入调入分析
也能对其他编程读取的ECSD文件进行一些一般的分析
(分析母片功能实现你的对母片是使用情况能有全面的了解后，进行你想要的操作方式）
2.2: 读取/烧写功能（全部功能可以一键完成）
读取CID/CSD/ECSD.
编程前清除全片临时性写保护
编程前清除临时性写保护组
编程前删除芯片
编程前查空芯片
烧录32位安全验证码（Authentication KEY）
进行芯片口令验证（password)
对芯片进行新的分区（partiton Config)
对BOOT1进行读写操作
对BOOT2进行读写操作
对RPMB进行读写操作
对GPP1进行读写操作
对GPP2进行读写操作
对GPP3进行读写操作
对GPP4进行读写操作
对用户数据(User)进行读写操作
设置临时性写保护组
设置永久性写保护组
设置芯片密码（或复位密码）
烧写ECSD
烧写CSD
烧录后对以上全部操作进行自动校验
(3).ISP在线编程功能
3.1 超高稳定性的ISP在线编程，线长可达30CM,工作频率25MHZ，可靠工作，
如果线在10CM内，可以40-50MHZ进行操作。
3.2 ISP 也可使用4位宽模式，操作速度提高到4倍速
(4).EMMC其他功能
1. 对EMMC的工作频率，工作电压可进行手动调整。
2. 对用户区数据可以分块多文件读写
3. 删除时如果有密码，进行强制删除(Force Erase)
4. 口令（Password）可使用普通口令或 SHA1加密口令
5. ECSD/CSD的值可从ECSD_CSD文件调入或用户手动设置
6. 读取操作时可忽略数据CRC错误
7. 读取操作完成后可选的自动校验。
8. 器件信息内有高清引脚图及ISP接线图，引脚检查定位到BGA引脚提示。
9. EMMC在读写操作时，都有实时准确速率显示，及最后的平均速度显示
10. EMMC一键克隆
(5).EMMC适配器及ISP图示
BGA153/169
EMMＣ ISP接线法（4位或1位）
9. 对Parallel NOR Flash 28/29系列芯片的高速编程- 普通48脚编程器由于IO引脚只有48个，对28/29 NOR FLASH并行芯片容量最多支持256Mb,T56最高可达2Gb容量, 普通48脚编程器支持 TSOP56芯片需要多个（4个）TSOP56专用座，T56编程器只需一个TSOP56通用座。
- T56能支持很多普通48脚编程器无法持SSOP56的芯片，
- S29GL128P11TFI01实测
10. VGA_HDMI ISP在线编程器
详细操作方法，请查看说明书内第7章说明
通过VGA_HDMI适配器或ISP接口
- 支持EDID编程
- 支持电视串口打印
- 支持电视或LCD的设备参数读取
- 支持HDMI VGA视频测试
- 支持25FLASH通过VGA或HDMI等端口进行在线编程
- 支持VGA_HDMI自动识别
- 支持物理连接接口自动侦察
总的接线示意图
11. 支持数字逻辑集成电路测试 详细操作方法，请查看说明书内第9章说明
- 支持54/74 CD4xxx系列数字集成电路测试，测试定位到引脚，VCC电压可调
- 自动识别逻辑芯片
- 用户自定义测试向量表
12. T56 编程器其他使用的适配器图示
XGecu T56编程器 为56脚全驱动编程器，对所有56脚以内相同封装的芯片，座子通用.
每个适配器在软件内有清晰提示，引脚检查功能定位到芯片的引脚号
TSOP32/TSOP40/TSOP48通用座
TSOP32/TSOP40/TSOP48/TSOP56 通用座
PLCC32
PLCC44
TQFP44
BGA48
BGA63
BGA64
SOP44
TQFP32
|
