New&Correct Logic Tests (4016,4028,4543,7453,7460 & Other)

new, logic, test

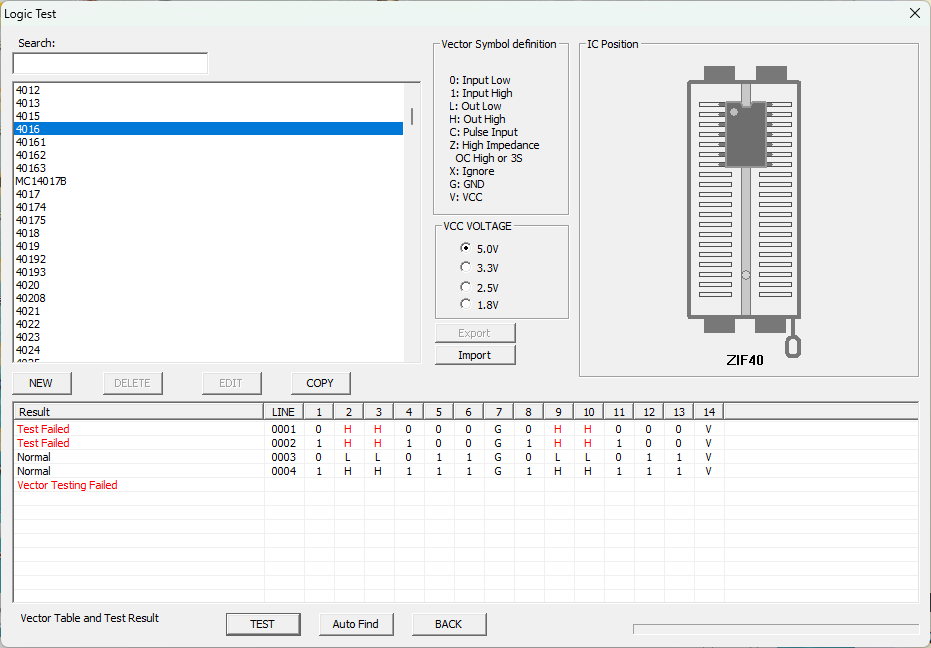

Share my new logic tests:1) 4016 (К176КТ1), test in programmer is false (when "Control=0" pin 5,6,12,13 -> In/Out = Z (OC))

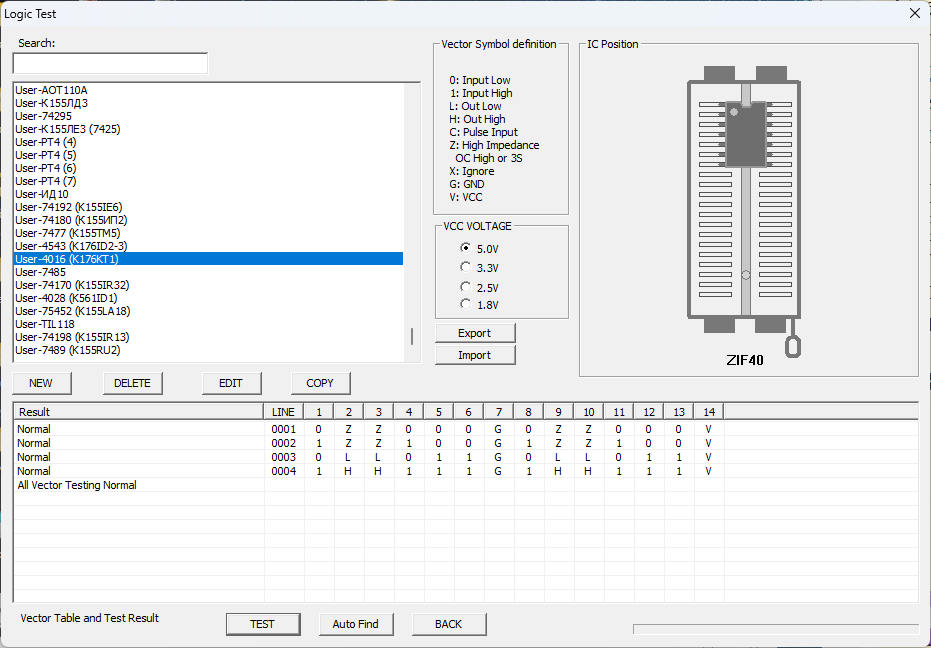

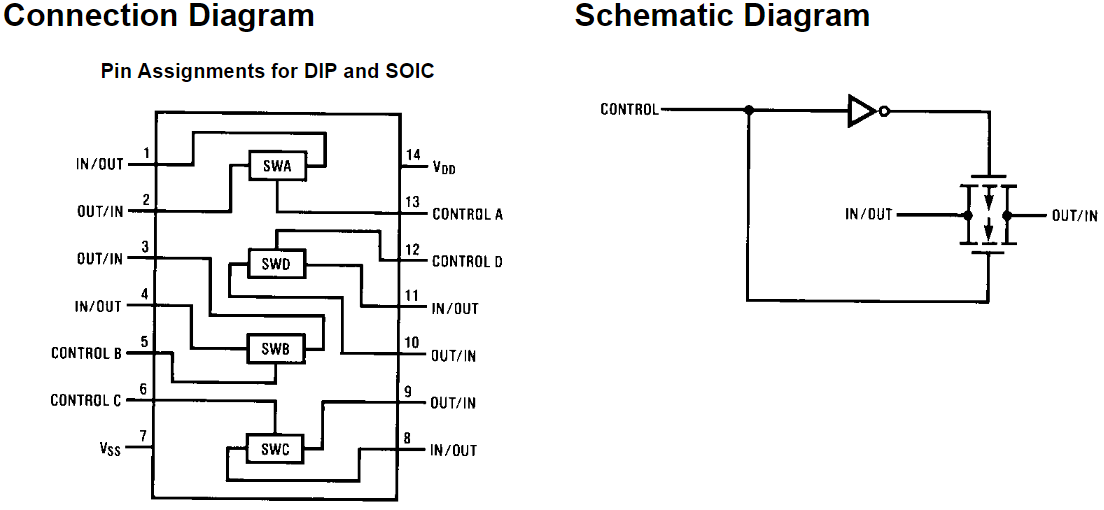

4016 (Wrong).png 4016 (K176KT1).png 4016 (K176KT1) 01.png

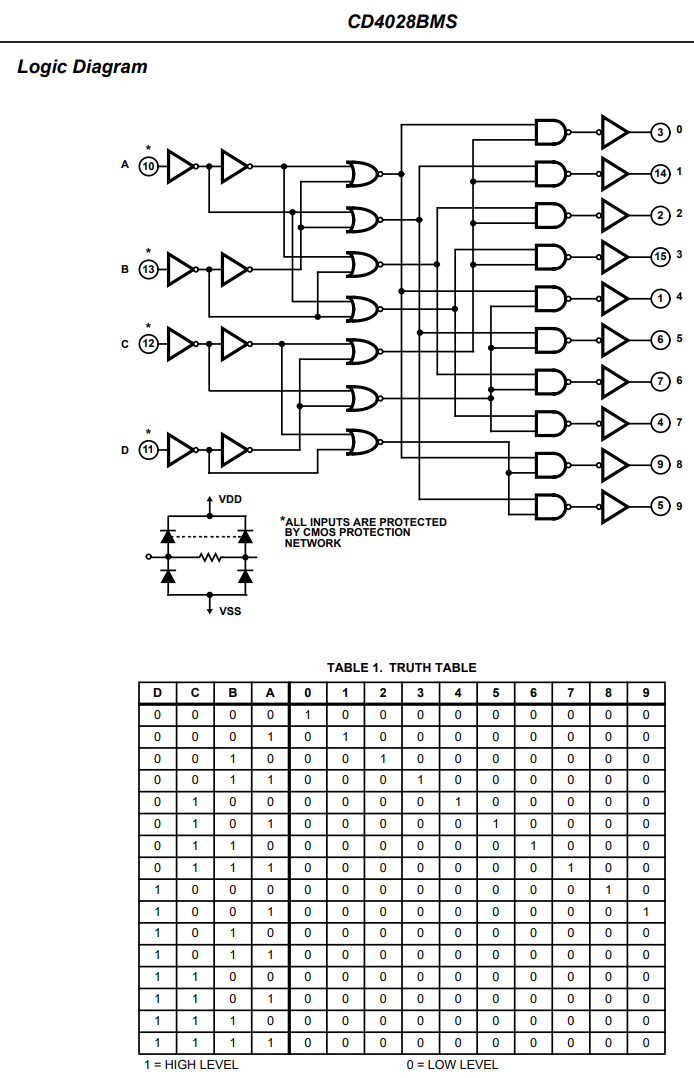

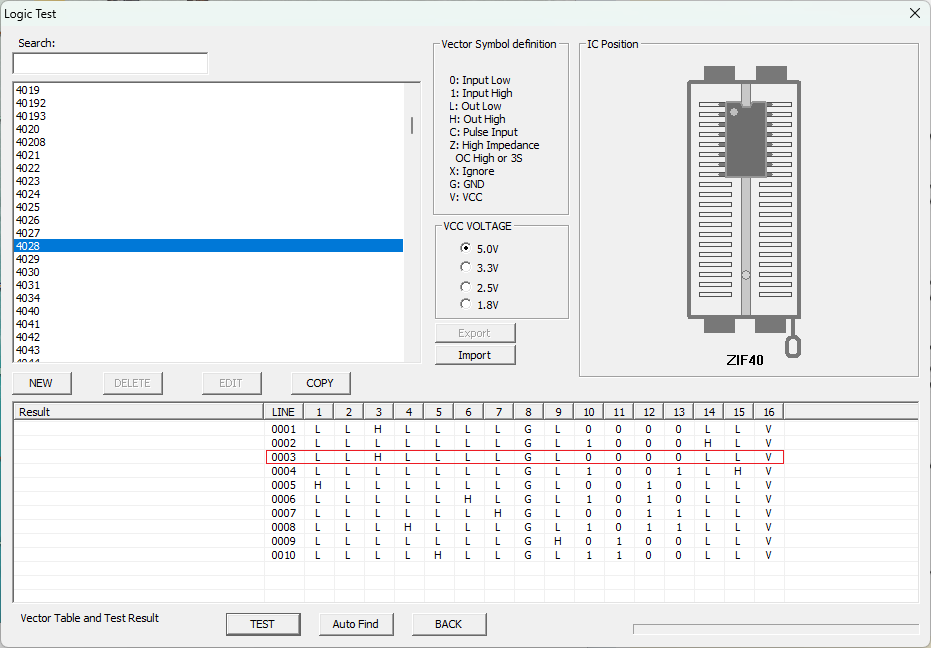

2) 4028 (К561ИД1) error in a prog.test, "line 3"="line 1"

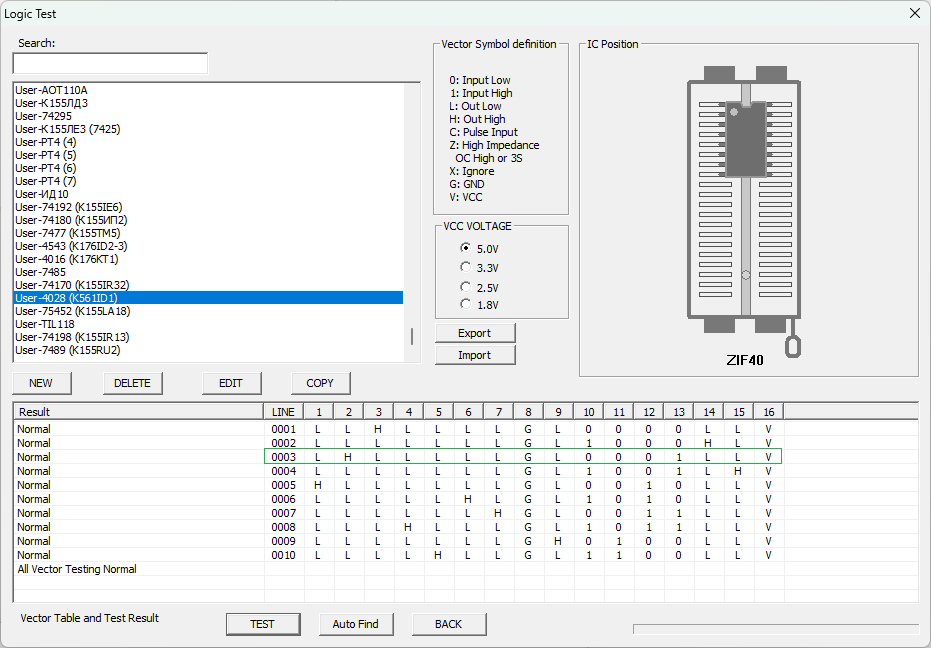

4028 (Wrong).png 4028 (K561ID1) 01.png 4028 (K561ID1) 02.png

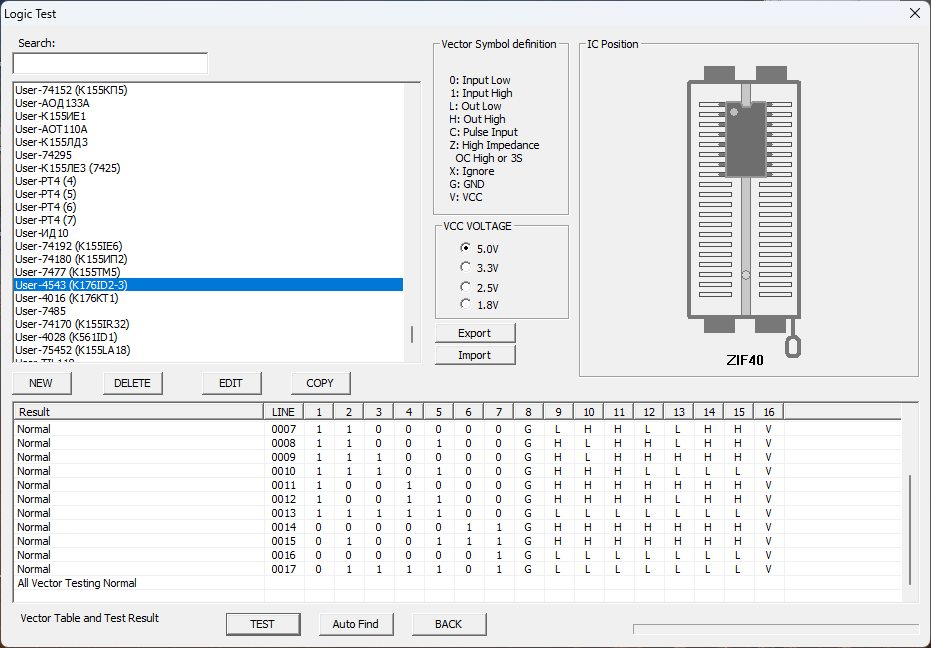

3) 4543 (К176ИД2), more complete test

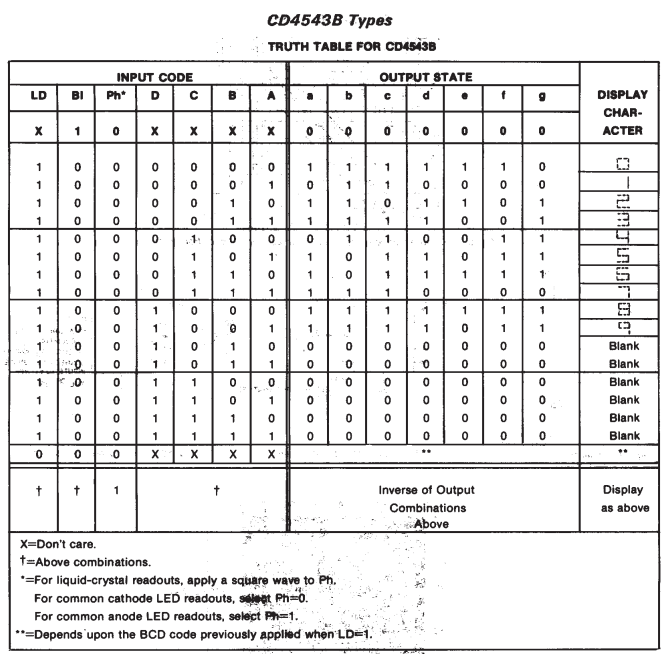

4543 (K176ID2) 01.png 4543 (K176ID2) 02.png



4)7453 (К155ЛР3)

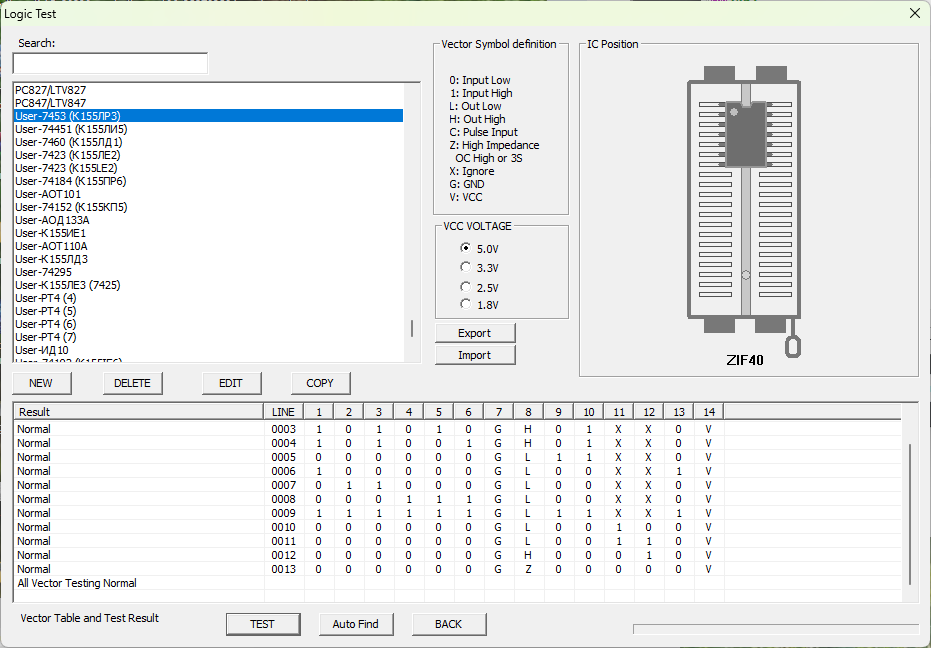

7453 (K155LR3) 01.png 7453 (K155LR3) 02.png

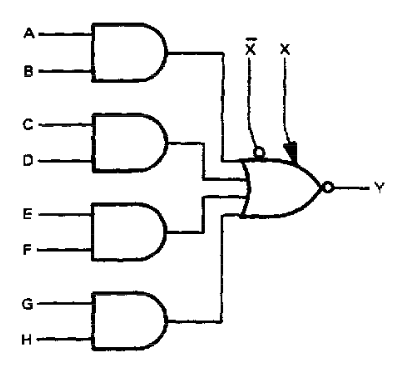

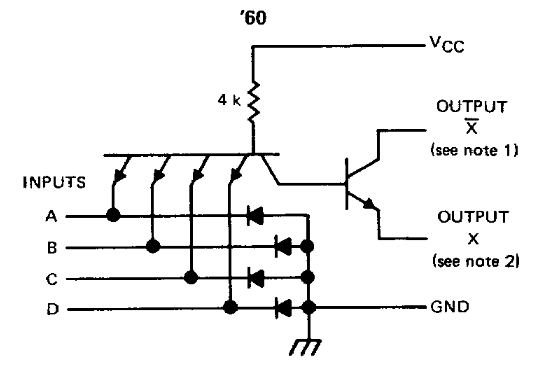

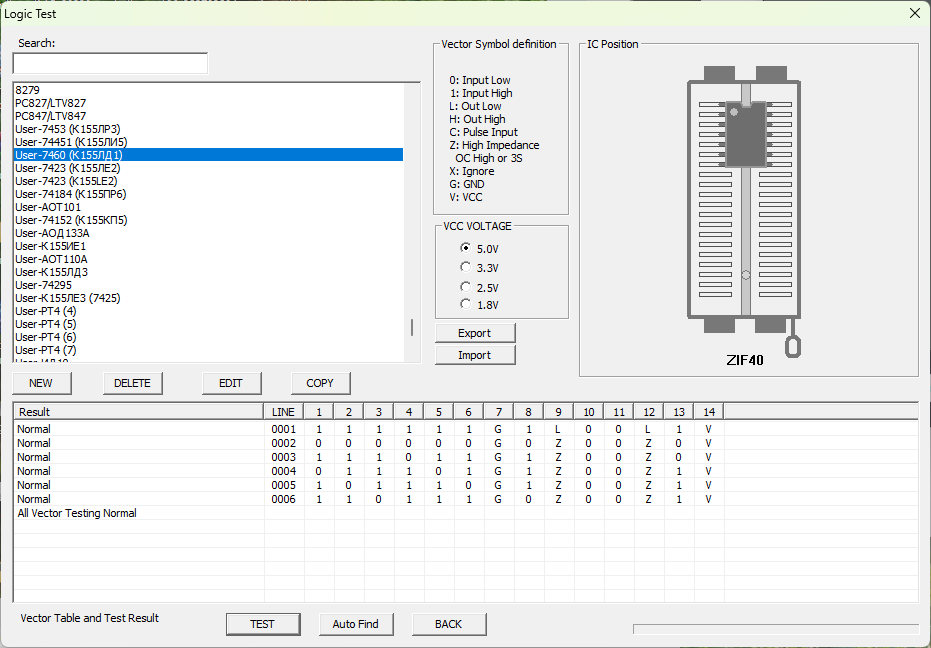

5) 7460 (К155ЛД1) Correct test

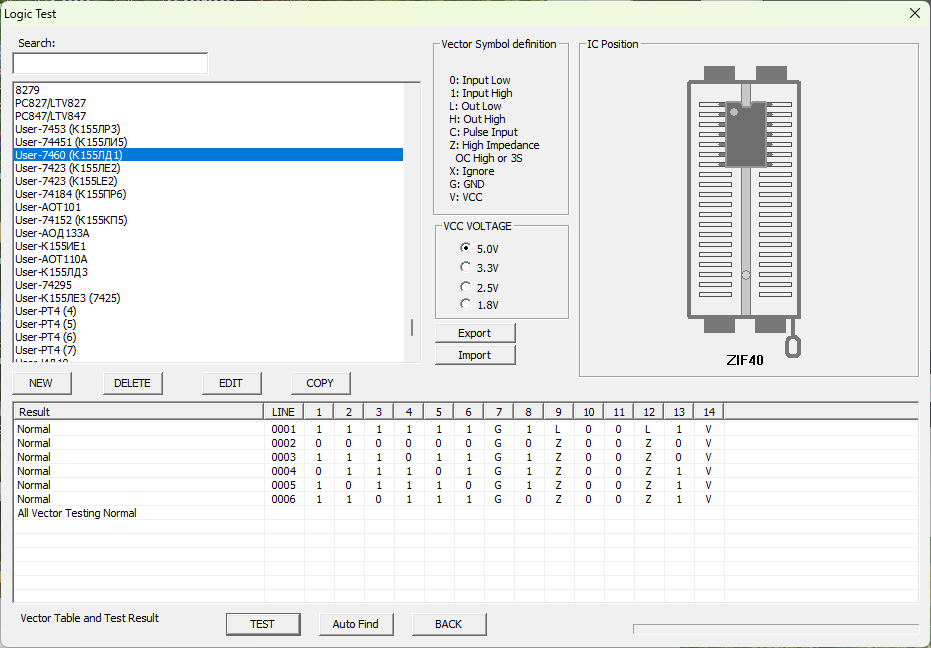

7460 (K155LD1).png 7460.png

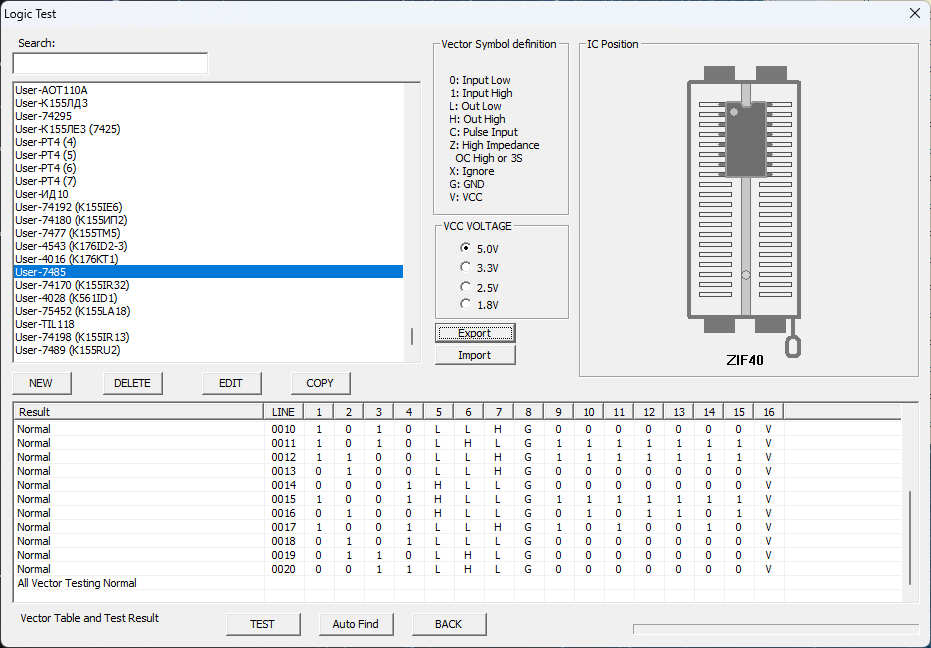

6) 7485 Full test

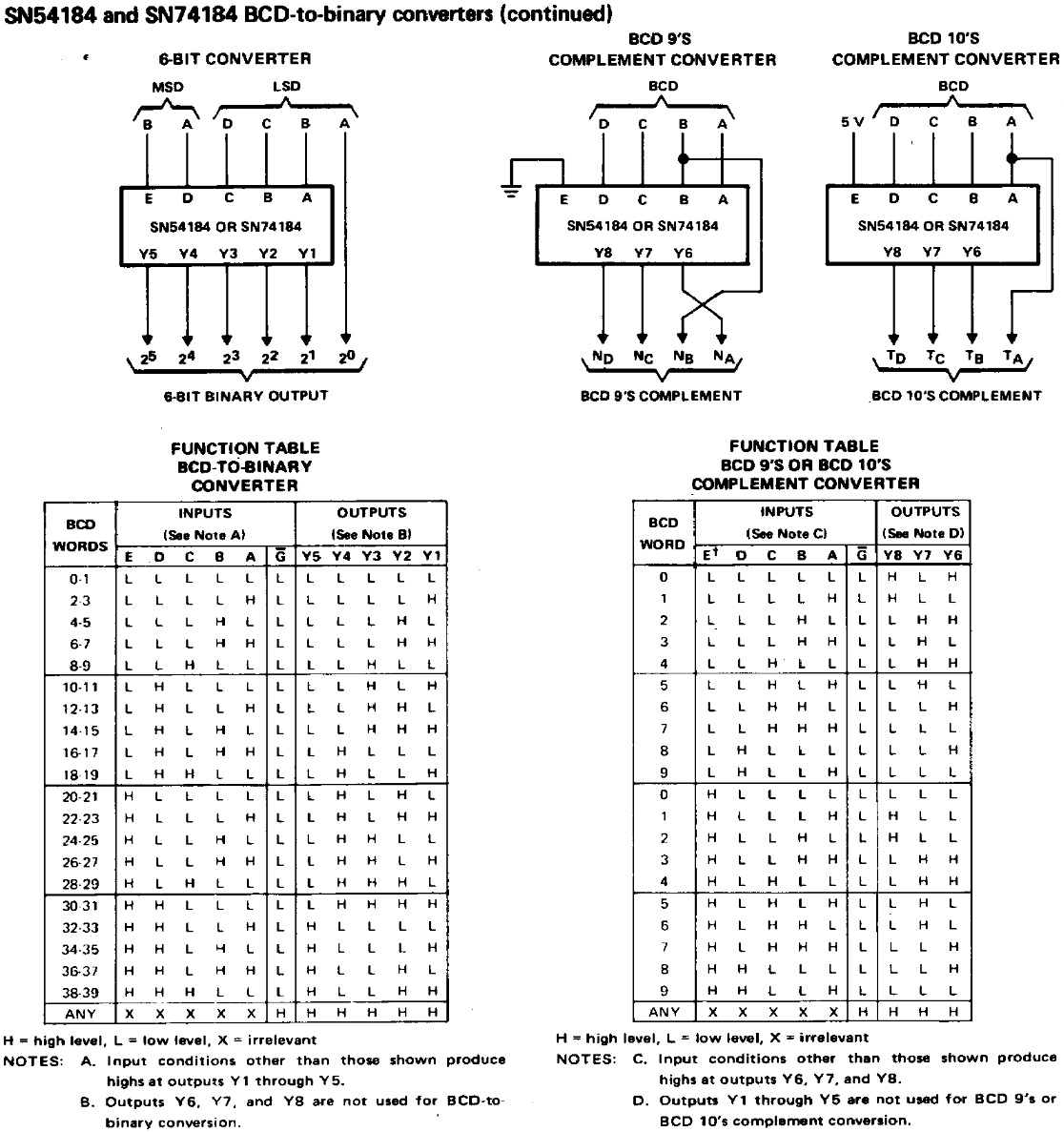

7) 74184 (К155ПР6)

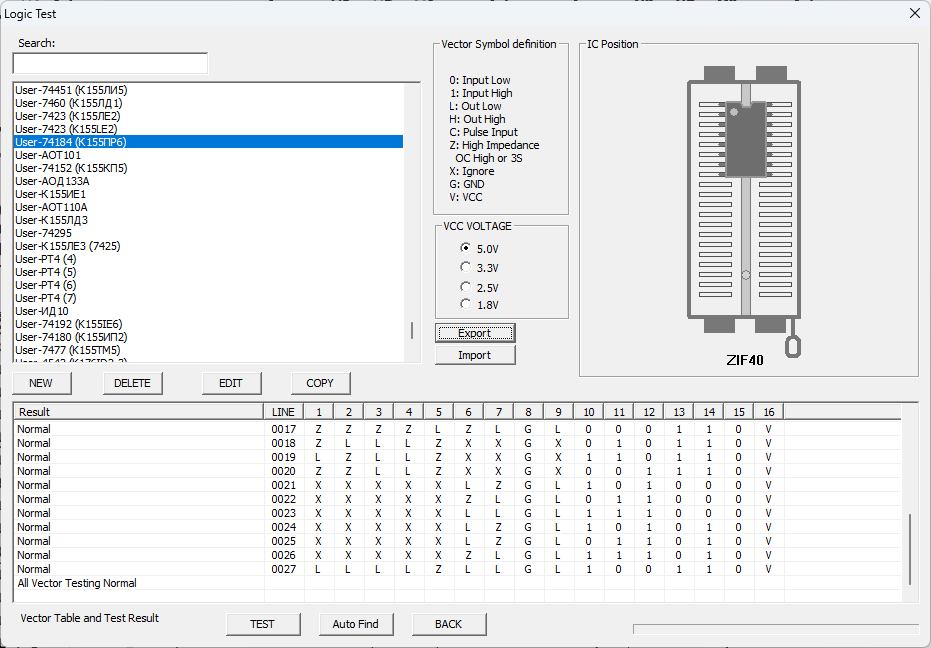

74184 (K155PR6) 01.png 74184 (K155PR6) 02.png

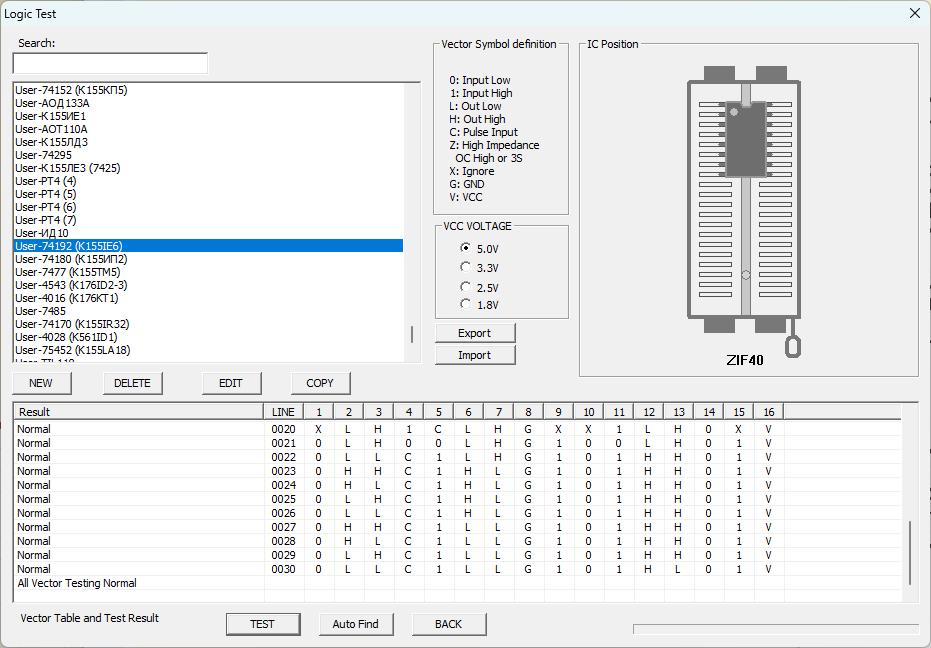

8) 74192 (К155ИЕ6) Full test
74192 (K155IE6) 01.png

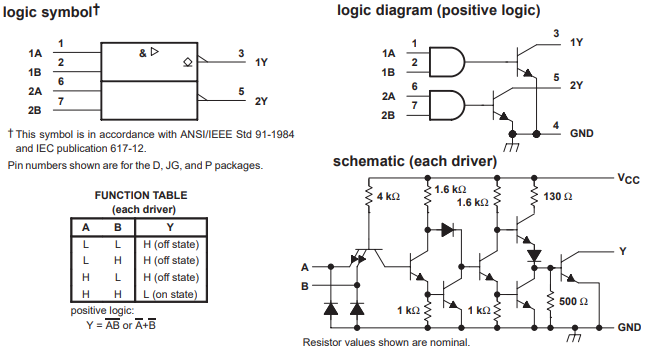

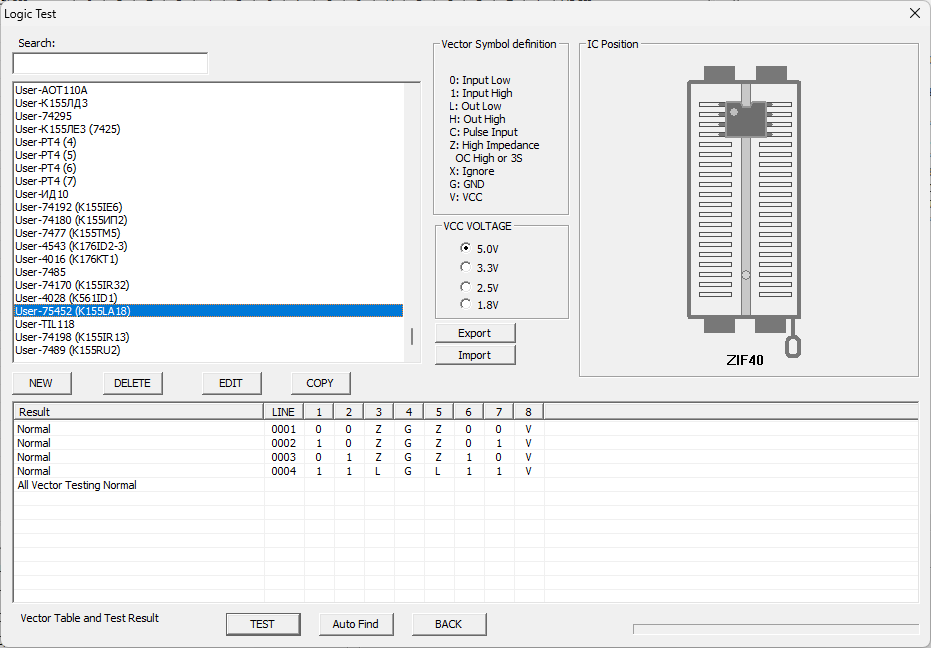

9) 75452 (К155ЛА18)
75452 (K155LA18) 01.png 75452 (K155LA18) 02.png



10) and a few more
4016 (K176KT1).lgc (2.15 KB)

4028 (K561ID1).lgc (2.29 KB)

4543 (K176ID2).lgc (2.46 KB)

7453 (K155LR3).lgc (2.36 KB)

7460 (К155ЛД1).lgc (2.2 KB)

74192 (K155IE6).lgc (2.76 KB)

7485.lgc (2.53 KB)

75452 (K155LA18).lgc (2.15 KB)

АОД133А.lgc (2.18 KB)

АОТ101.lgc (2.22 KB)

АОТ110А.lgc (2.18 KB)

К155ИЕ1.lgc (2.88 KB)

К155ЛД3.lgc (14.06 KB)

TIL118.lgc (2.18 KB)
