XGecu T56 通用编程器介绍

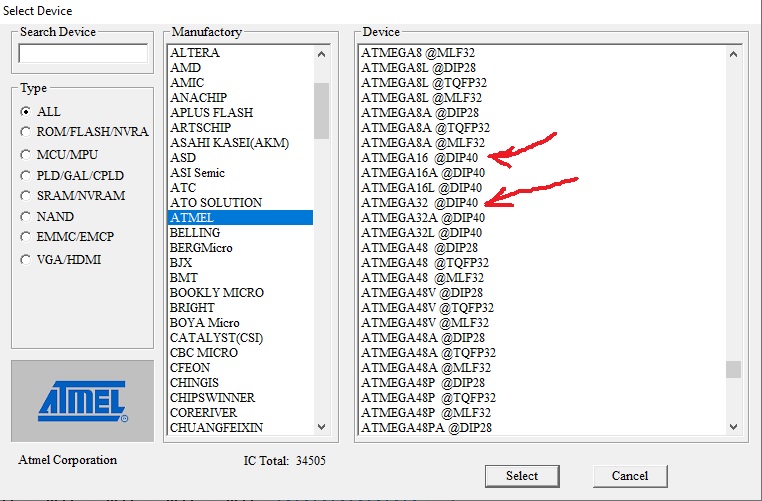

编程器软件下载及列表支持:

http://forums.xgecu.com/viewthread.php?tid=20&extra=page%3D1

2020-7-6 11:52

1、支持芯片范围广、容量大、速度快、体积小:

  • 软件界面清晰、流畅、好用。功能完整,软件升级简易快速,
  • 超高性价比,适合5000产量以下的小批量编程,也适合开发人员及专业的维修人员使用。
  • 支持芯片类型:
    24/25/26/93串行EEPROM、27/28/29/36/37/39/49/50 EPROM、Paged EPROM、
    FLASH存储器(NOR 、NAND、SPI NAND、 EMMC、NVRAM、SRAM、CPLD(GAL)等
    支持封装:在TL866基础上增加了对DIP42/PLCC44/SOP44/QFP44/TSOP48/TSOP56/BGA48/BGA63/BGA64
    /BGA100/BGA153/BGA162/BGA169/BGA221等封装更多芯片的支持
  • NAND EMMC 支持最大容量可达256G以上

2、编程器硬件参数

     (1).PIC32MZ 32位MCU 200MHZ + Xilinx SP6 FPGA结构,USB2.0 HS 480MHZ传输
          体积: 12.9cm x 8.5cm x 2.9cm
     (2).56脚全驱动IO设计。所有引脚最高工作频率50MHZ,极高的可靠性。

     (3).稳定可靠的8P在线编程ISP接口,线长达25CM以上,在25MHZ能可靠通信。
         对25系列/EMMC在线编程最高时钟频率可达40MHZ-50MHZ

     (4).VCC电压1.2-6.5V 64级可调,
         VPP电压6.5-25V  64级可调。
         IO通信信号电压1.2V-3.6V 连续可调
         VCC 120MA-320MA过流保护 连续可调
         VPP 120MA过流保护.

     (5).功耗: 5V  <500MA. 静态功耗:180mA 全部芯片不用外接电源.

         对一拖4多机量产编程可接外部电源5V-5.5V 500MA.
         外接电源可使用随处可见的手机充电器或充电宝供电。
         编程器对外接电源有多重保护:过压保护/反接保护/过流保护/电压过低提示。

     (6).对高速EMMC芯片的写入速度 12MB/s-25MB/s
         读取速度 14MB/s-45MB/s 是同类编程器的2-5倍速。
        (这对大容量芯片很重要,64GB的EMMC芯片,
         如果10MB/s(一般的编程器都到不了10MB/s)读需要6400秒,
         T56通常情况能到20MB/s以上,只要3000秒左右)
         能处理极高的速度,代表编程器硬件在较低速率工作时有更高的稳定性

     (7).开放的自检功能,自检每一路VPP/VCC/GND/IO

3. 56脚全驱动

  • 56脚全驱动相比普通的48脚通用编程器,T56多了8个万能IO口。56个万能驱动的好处是,56脚以下的芯处片只要封装相同,所有封装相同的芯片只需要一个通用座.并且对任何56脚以下的FLASH理论上都能添加支持。
  • 例:一个通用的TSOP56座,可以对TSOP56 TSOP48 TSOP40 TSOP32所有的芯处片进行编程。
    在T56编程器上,一个TSOP56座相当于普通的48脚通用编程器5个座的功能。

2020-7-2 10:59


4.高性能的硬件,配合最优化的软件、硬件设计制做

  • 准对大容量芯片,T56编程器达到或超越了极大部分专用编程器的速度。
  • 稳定可靠是编程器第一要素。
    一台优秀的编程器,如果编程器的主控制器能工作在较高的速度,则其稳定性及速度主要决定由引脚能支持的最高工作频率,频率越高,则说明抗干扰能力越强,可靠性更高。
    T56的引脚测试频率高达70MHZ.引脚工作频率超越许多同类编程器3倍以上。这是T56对大容量高速芯片能以极快的速度可靠工作的主要原因。
  • 从另一方面也可以说,编程器的速度也是编程器可靠性的一种体现。
  • T56对EMMC大容量芯片读取时几乎达到USB2.0(HS 480MHZ)传输的极限速度。

5.支持高电压编程,最高电压达到25.0V

  • T56编程器解决了高电压与高频率引脚的矛盾,支持高速的同时,还支持高压编程。
  • 使其能支持更广范围的芯片,可以对很多需要高电压VCC(6.5V)及VPP(12V-25V) 的27C系列及单片机系列直接进行编程。


6.功能完整的SPI串行NAND FLASH芯片的高速编程

  • SPI NAND Flash在移动设备、机顶盒、数据卡、电视等有广泛的应用. 做到不同容量的flash管脚兼容,并且采用了更小的封装形式(WSON8较为典型)

  • 对SPI NAND的功能
         1.支持OTP编程
         2.支持内部ECC on/off功能
         3.支持UID(唯一特征码)读取
         4.支持分多块多个文件操作
         5.支持NAND参数自定义功能,(新芯片可以通过自定义参数自已新增)
         6.预留定制接口,对坏块管理及ECC算法提供免费的技术支持,有需要的用户,可跟据用户要求进行定制。
         7.编程时钟速度可调。
         8.支持QUAD X4 或SPI X1模式。
         9.支持X1模式下的ISP飞线编程(ISP达到4M字节/秒)。

  • SPI NAND一般都是1Gb-4Gb的容量的芯片,对1Gb芯片满数据读写,T56只需12s+13s=25秒。
    达到一些同类产品的10多倍速度。(无需使用专用座,就能实现高速编程)

  • 等待是一种痛苦,T56能极大地减少你的等待时间

       MT29F1G01ABAFD 编程实测

2020-7-2 11:10



7.功能完整的Parallel并行NAND FALSH 的高速编程

  • 对Parallel并行NAND的功能:

         1.支持OTP编程
         2.支持ONFI标准的芯片自动识别
         3.支持UID(唯一特征码)读取
         4.支持分多块多个文件操作
         5.支持NAND参数自定义功能,(新芯片可以通过自定义参数自已新增)
         6.预留定制接口,对坏块管理及ECC算法提供免费的技术支持,有需要的用户,可跟据用户要求进行定制。
         7.编程时钟速度可调。

  • Parallel NAND容量可达256Gb以上,T56的最高速度达到一些同类产品的2-5倍速度。
  • 等待是一种痛苦,T56能极大地减少你的等待时间

       MT29F2G08ABAEA 编程实测

2020-7-2 11:16




8.功能完整的EMMC芯片的高速编程

     (1).功能最完整的EMMC编程器,可对EMMC进行一键量产操作(也能一带4多机编程)。
         通过工程文件,一次调入所有参数设置,直接编程。
         等待是一种痛苦,T56能极大地减少你的等待时间
         实测:读写速度达12MB/s-45MB/s

2020-7-2 11:43

     (2).EMMC功能介绍

         2.1: 分析母片功能,对原始芯片的内容进行分析,显示以下结果:

              显示芯片的制造信息
              直观显示芯片最多8个分区的使用情况
              每一个分区显示有没有写保护,能否读取,能否改写或删除
              显示全片有没有临时性写保护或永久性写保护
              显示芯片是否有密码口令保护
              显示芯片是否使用32位安全认证码,对RPMB进行写入.
              显示ECSD CSD CID的其他重要参数

              也可对本编程器读取ECSD/CSD/CID文件进入调入分析
              也能对其他编程读取的ECSD文件进行一些一般的分析
              (分析母片功能实现你的对母片是使用情况能有全面的了解后,进行你想要的操作方式)

         2.2: 读取/烧写功能(全部功能可以一键完成)

              读取CID/CSD/ECSD.
              编程前清除全片临时性写保护
              编程前清除临时性写保护组
              编程前删除芯片
              编程前查空芯片
              烧录32位安全验证码(Authentication KEY)
              进行芯片口令验证(password)
              对芯片进行新的分区(partiton Config)
              对BOOT1进行读写操作
              对BOOT2进行读写操作
              对RPMB进行读写操作
              对GPP1进行读写操作
              对GPP2进行读写操作
              对GPP3进行读写操作
              对GPP4进行读写操作
              对用户数据(User)进行读写操作
              设置临时性写保护组
              设置永久性写保护组
              设置芯片密码(或复位密码)
              烧写ECSD
              烧写CSD
              烧录后对以上全部操作进行自动校验

     (3).ISP在线编程功能

         3.1 超高稳定性的ISP在线编程,线长可达30CM,工作频率25MHZ,可靠工作,
             如果线在10CM内,可以40-50MHZ进行操作。
         3.2 ISP 也可使用4位宽模式,操作速度提高到4倍速

     (4).EMMC其他功能

         1. 对EMMC的工作频率,工作电压可进行手动调整。
         2. 对用户区数据可以分块多文件读写
         3. 删除时如果有密码,进行强制删除(Force Erase)
         4. 口令(Password)可使用普通口令或 SHA1加密口令
         5. ECSD/CSD的值可从ECSD_CSD文件调入或用户手动设置
         6. 读取操作时可忽略数据CRC错误
         7. 读取操作完成后可选的自动校验。
         8. 器件信息内有高清引脚图及ISP接线图,引脚检查定位到BGA引脚提示。
         9. EMMC在读写操作时,都有实时准确速率显示,及最后的平均速度显示

     (5).EMMC适配器及ISP图示
          BGA153/169

2020-3-10 07:51


          EMMC ISP接线法(4位或1位)

2020-3-10 07:52


9. 对Parallel NOR Flash 28/29系列芯片的高速编程
  • 普通48脚编程器由于IO引脚只有48个,对28/29 NOR FLASH并行芯片容量最多支持256Mb,T56最高可达2Gb容量, 普通48脚编程器支持 TSOP56芯片需要多个(4个)TSOP56专用座,T56编程器只需一个TSOP56通用座。
  • T56能支持很多普通48脚编程器无法持SSOP56的芯片,
  • S29GL128P11TFI01实测

2020-7-2 12:11


10. T56 编程器其他使用的适配器图示

     XGecu T56编程器 为56脚全驱动编程器,对所有56脚以内相同封装的芯片,座子通用.
    每个适配器在软件内有清晰提示,引脚检查功能定位到芯片的引脚号


     TSOP32/TSOP40/TSOP48通用座

2020-3-10 07:51

     TSOP32/TSOP40/TSOP48/TSOP56 通用座

2020-3-10 07:51


      PLCC32

2020-3-10 07:51


     PLCC44

2020-3-10 07:51

      TQFP44

2020-3-10 07:51


      BGA48

2020-3-10 07:51


      BGA63

2020-3-10 07:51

     BGA64

2020-3-10 07:51


     SOP44

2020-3-10 07:51


     TQFP32

2020-3-10 07:51
