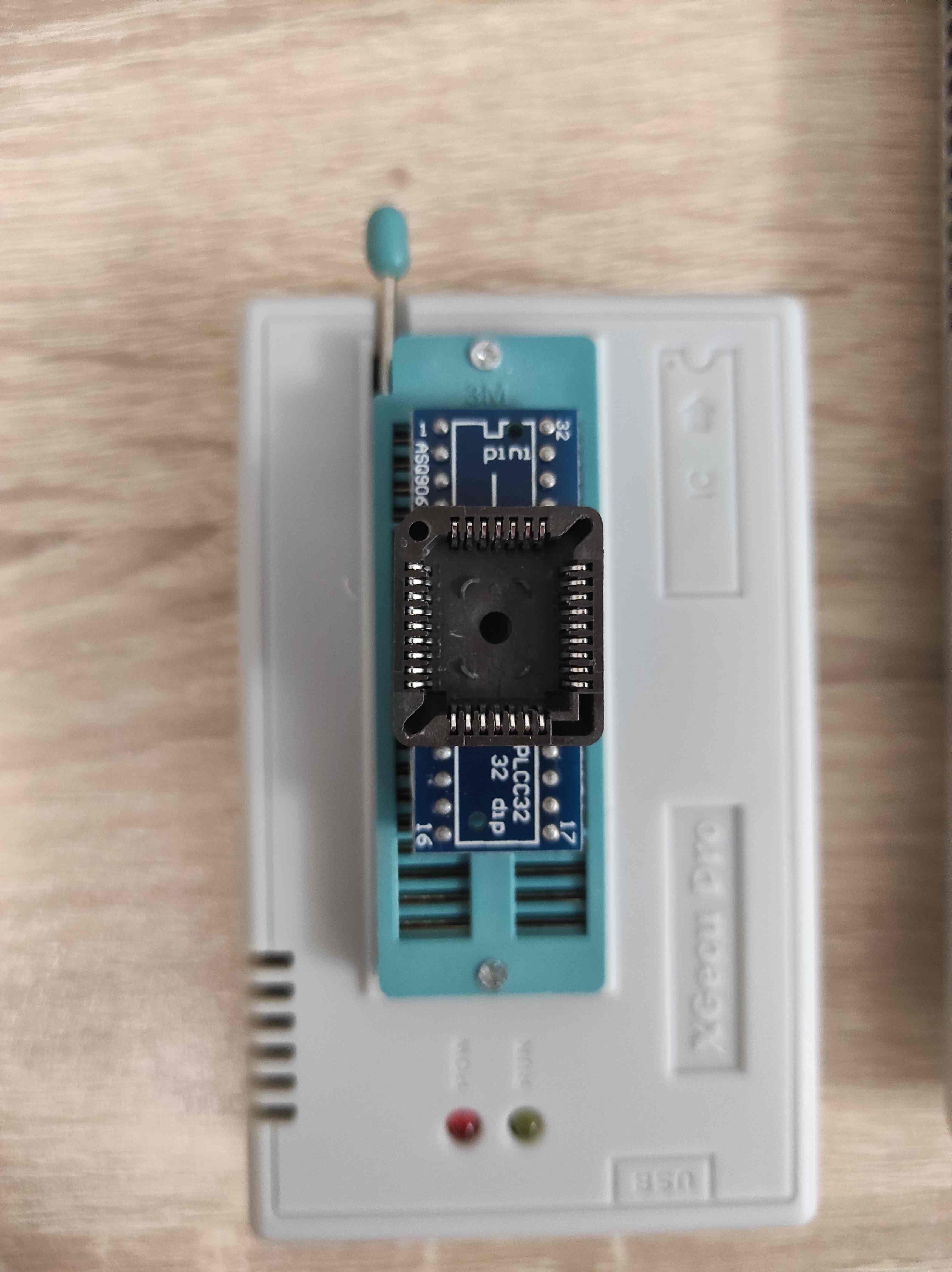

T56/T48/TL866II数字逻辑集成电路测试

admin

功能：

• 测试54/74系列，CD4xxx数字逻辑芯片,测试结果定位到引脚。VCC电压可调
• 自动识别逻辑芯片。
• 用户自定义测试向量。

一、测试逻辑芯片
点击工具栏【逻辑测试】

下载 (348 Bytes)

2021-2-4 12:42

图标，进入测试对话框，如下图

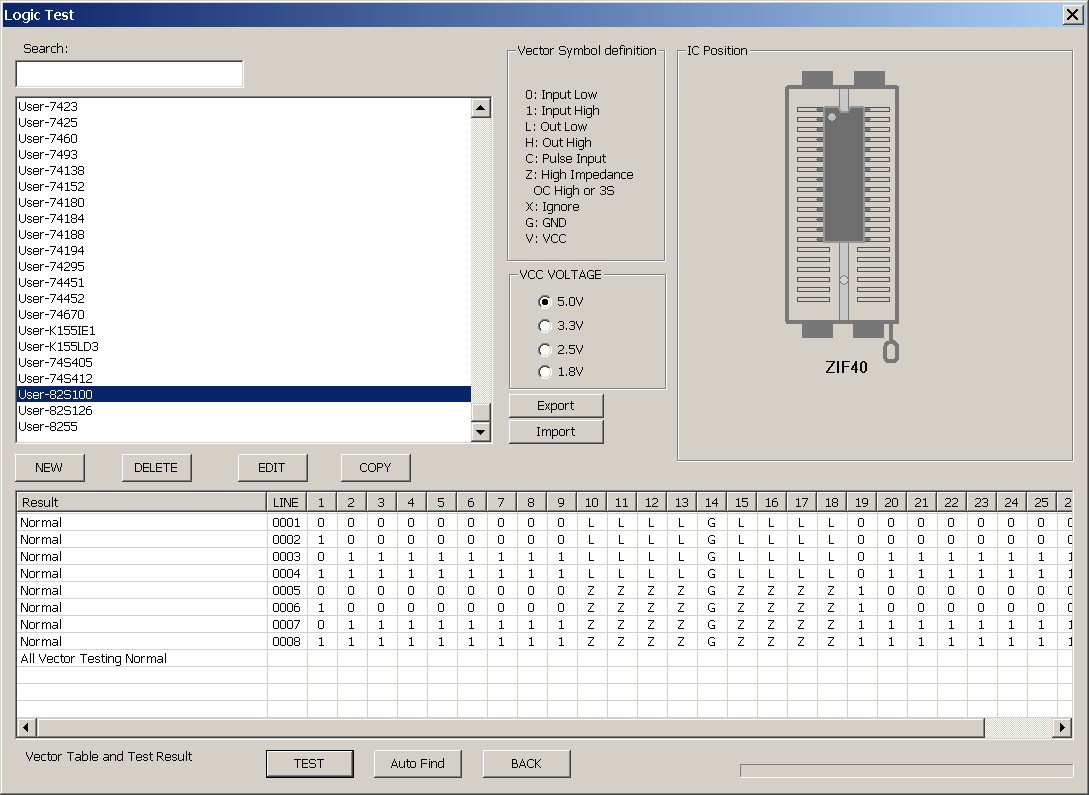

下载 (21.57 KB)

2021-2-2 11:09

• 选择芯片型号后，直接点击【测试】按钮，就看以查看芯片向量的测试结果
• VCC电压可变
• 点击【新增】或【复制】按钮，可以增加新的自定义芯片
• 对自定义的芯片可以导入或导出分享。也可删除或修改

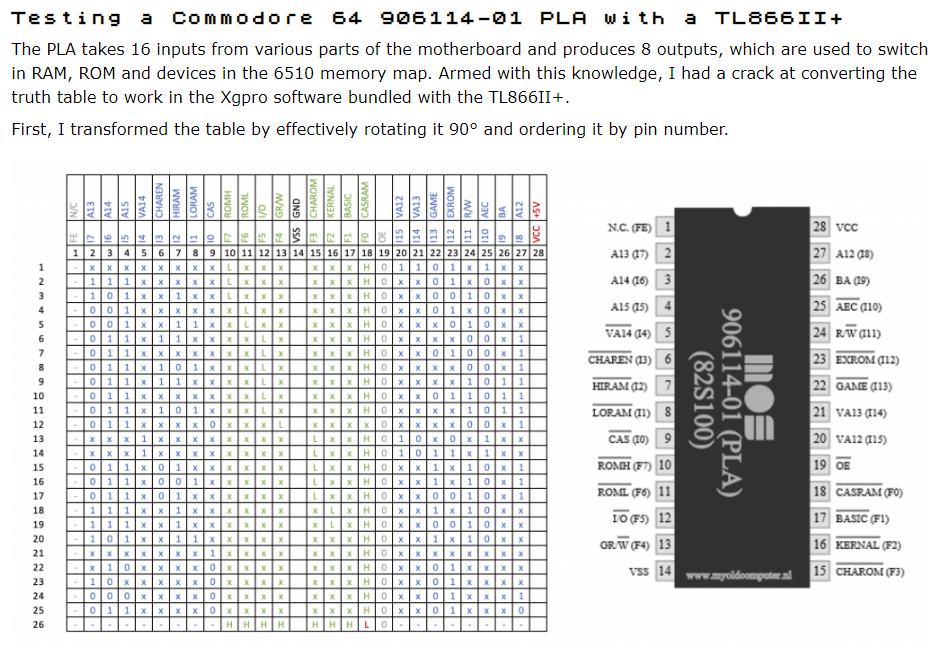

二、自定义逻辑芯片


点击【新增】或【复制】按钮，对逻辑测试向量表进入编辑，添加新的测试芯片
如下图示：

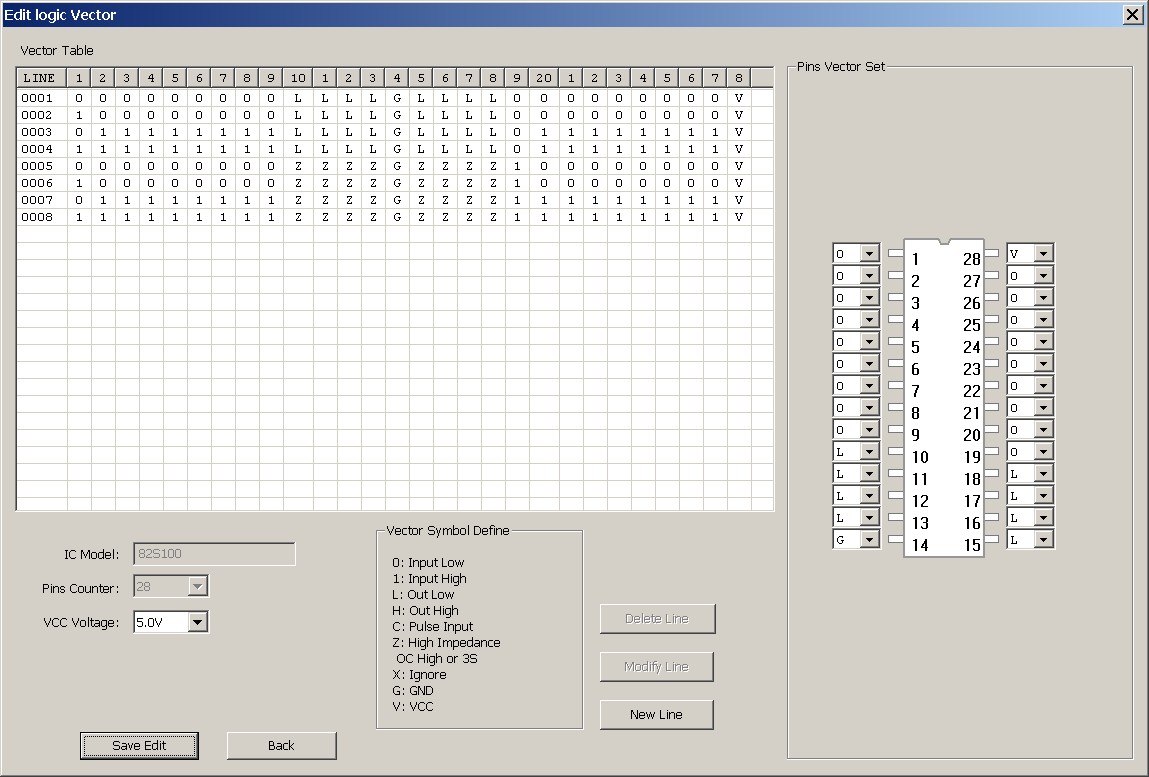

下载 (9.75 KB)

2021-2-2 11:11

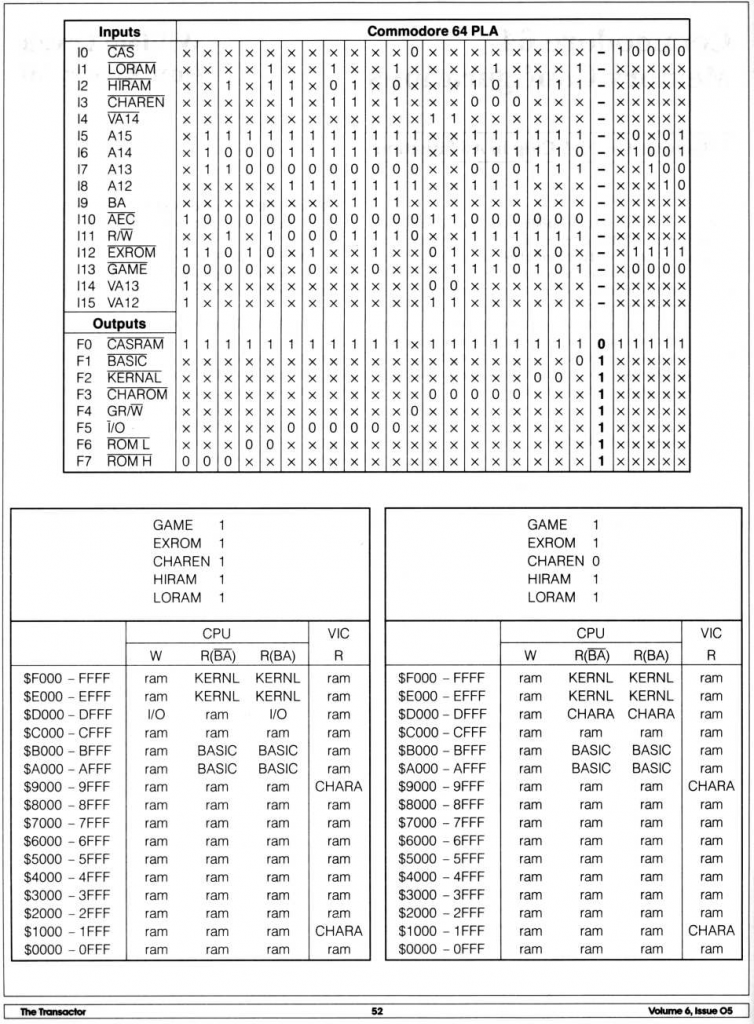

跟据芯片逻辑功能，对测试向量表进行，修改添加，完成后，输入新的芯片型号，保存新增即可。

三、逻辑芯片识别


放置芯片到编程器上，直接点击【识别芯片】，将自动列出逻辑匹配的芯片型号，如下图：

下载 (8.93 KB)

2021-2-2 11:14

T56编程器的优点：响应快、信号稳、界面佳

muelfox

请问点一下测多少次, 如只一次的话能加个测10来次的键吗, 还有能说下原理吗, 测试的准确性怎样

admin

回复 2# muelfox

   这个测试只是简单的测试。维修时可判断芯片逻辑是否正确。不能等同于专业的测试工具。

gsyanan

回复 1# admi
能测试比较器和云方舟比较器吗？比如TL084  LM393  LM324等，我自定义的怎么测试不正确。还是不能测试

admin

回复 4# gsyanan

比较器设置都很简单的，但要注意输出引脚的设置。当芯片为OC/OD输出时,高=Z （开路输出为高阻） ，输出低时=L


OC/OD输出逻辑


IN+ = 1  IN-=0  OUT=Z
IN+ = 0  IN-=1  OUT=L

非开路输出逻辑：

IN+ = 1  IN-=0  OUT=H
IN+ = 0  IN-=1  OUT=L

gsyanan

回复 5# admin

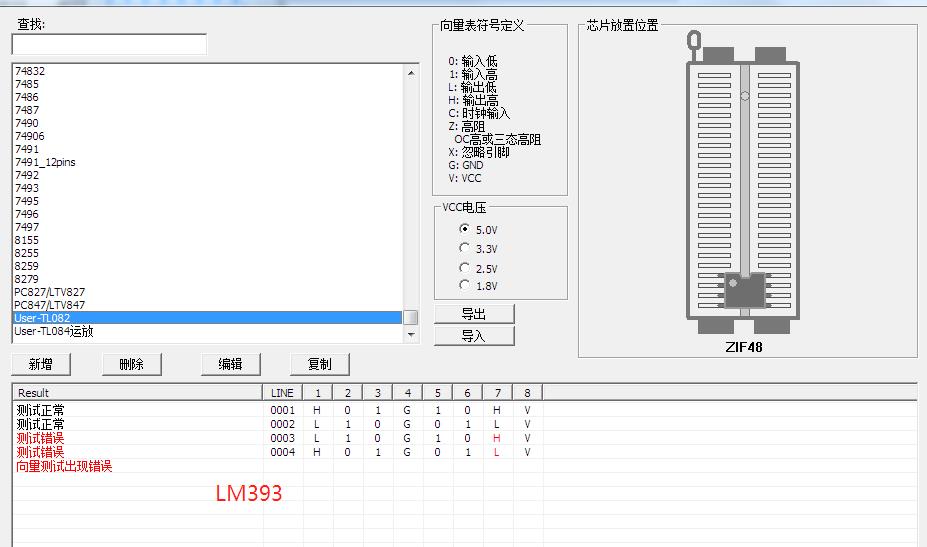

   这是测试的LM393为什么会这样，前两次都正确，后两次7脚就不对了

admin

回复 6# gsyanan

LM393 是OC输出的。向量表中，所有H应改为Z
（OC 输出为高时，输出引脚是开路悬空，状态不定。只能通过编程器的内部的上下拉电阻拉高或拉低才能读取正常的状态，所以必须是Z）
还有测试不能使用夹子，在电路板上直接测试

tao4251076

能不能测 三级管子啊 电容啥的 省的买lcr了
